行业仪表工教你压力变送器如何接线?

作者:华恒仪表 发布日期: 2021-02-01 二维码分享

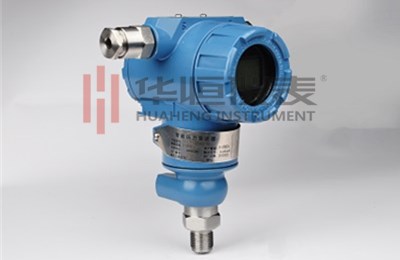

  压力变送器有电容式压力变送器和电阻式压力变送器,压力变送器是把气体或液体的压力转换为可使用的电信号的器件,压力变送器按接线方式,可分二线制,三线制,四线制。压力变送器有两根电源线,两根信号线。电源接24v直流电,简单的检测方法是用一只电流表或电压表,接信号线两端,它能将测压元件传感器感受到的气体、液体等物理压力参数转变成标准的电信号(如4~20mADC等),以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节,一种将压力转换成气动信号或电动信号进行控制和远传的设备。

  压力变送器电源接上后,电流表会有4ma电流或电压表有0v或1V电压。现在的变送器一般都有4个接线端子,两个是接线的,另外两个不用接线,变送器的DC24V电源线同时就是4~20mA的信号反馈线,也就是说,你的二次表或者DAS(数据采集系统)的AI点要带DC24V馈电输出,压力变送器是由测量膜片与两侧绝缘片上的电极各组成一个电容器。当两侧压力不一致时,致使测量膜片产生位移,其位移量和压力差成正比,故两侧电容量就不等,通过振荡和解调环节。


  压力变送器现场测定过程中的故障处理方法

  1、变送器输出信号不稳或输出为零

  出现这种情况时应考虑:压力源本身是否稳定;仪表或压力传感器抗干扰能力的程度;传感器接线是否正常;传感器本身振动及故障原因;电源极性是否接反。

  2、mA读数偏高或偏低

  检查压力变量的度数;进行4-20mA输出调整。

  3、输入压力无反应或泄压后变送器不回零位

  检查变送器的电源电压、检定设备及设定值(4mA和20mA点);检查压力接口是否漏气或者被堵住;检查接线方式和电源,如果正常在检查传感器零位是否有输出,或者进行简单加压看输出是否变化,有变化证明传感器没有损坏。

  4、压力变量度数偏低或者偏高

  检查压力传输是否发生阻塞;检查检定设备及进行传感器调整;检测阻尼及电动势干扰。

  西安华恒仪表自动化仪表生产厂家,作为西部主要的工业自动化过程控制仪表的制造商,拥有核心的自主传感器和智能电路板两项自主研发生产技术,不仅核心所有产品的核心部件技术完全自主-自控,华恒仪表自动化仪表生产的压力变送器,差压仪表测量变送器,在线是液位计,热电偶,热电阻,差压变送器,精度也在不断的提高,自主设计生产的金属电容式传感器和硅原理传感器,精度均由0.2级提高到0.1级,作为压力,差压仪表测量,液位,测量在西部主要的供应生产商,微新疆,青海,甘肃,宁夏,等地区,众多项目提供独立设计,提供产品高效优质,性能稳定,测量精度高,价格适中的巨大优势的自动化过程仪表。
