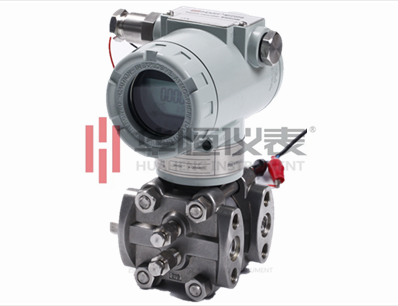

电容式差压变送器中两线制和四线式的区别

作者:华恒仪表 发布日期: 2020-08-18 二维码分享

  电容式差压变送器是测量压力的一种仪器,把不标准的信号转换成标准的电流、电压、数字信号等,测量压力可以采用压力传感器、压力表、压力控制器等,都可以实现压力的显示、控制、远传。

  电容式差压变送器传输方式有哪些呢?有关电容式差压变送器变送器的常识电容式差压变送器是现场仪表,其输出信号送至控制室中,而它的供电又来自控制室。变送器的信号传送和供电方式通常有如下两种:

  四线制传输

  供电电源和输出信号分别用两根导线传输,如右图所示。图中的变送器称为四线制变送器。因为电源与信号分外传送,因此对电流信号的零点及元器件的功耗无严格要求.

  两线制传输

  变送器与控制室之间仅用两根导线传输。这两根导线既是电源线,又是信号线,采用两线制变送器不仅可节省大量电缆线和安装用度,而且有利于安全防爆。因此这种变送器得到了较快的发展。

  要实现两线制变送器,必需采用活零点的电流信号。因为电源线和信号线公用,电源供应变送器的功率是通过信号电流提供的。在变送器输出电流为下限值时,应保证它内部的半导体器件仍能正常工作。因此,信号电流的下限值不能过低。国际同一电流信号采用4~2OmA(DC),为制作两线制变送器创造了前提。

  压力范围,量程,丈量介质,安装方式螺纹法兰卡箍等,安装尺寸,温度,是否带显示,是否带HART协议,只能型,输出类型,电流输出仍是电压输出,防爆等级,防护等级,是否带安装附件,安装支架,电容式差压变送器选择时需要查看以下数据:

  电容式差压变送器丈量的是什么样的介质,或者是介质属性。

  黏性液体、泥浆会堵上压力接口,溶剂或有侵蚀性的物质会不会破坏变送器,正确的说,会不会破坏与介质直接接触的材料。以上这些因素将决定电容式差压变送器与介质接触的地方采用什么材质,或是否选择直接的隔离膜。

  电容式差压变送器的丈量范围

  这个丈量范围在购买过程中,是枢纽之一,这影响到价格。然后先确定系统中丈量压力的最大值,一般而言需要选择一个具有比最大值还要大1.5倍左右的压气力程的变送器。这主要是在很多系统中,尤其是水压丈量和加工处理中,有峰值和持续不规则的上下波动,这种瞬间的峰值能破坏压力传感器。持续的高压力值或轻微超出变送器的标定最大值会缩短传感器的寿命,这样做还会使精度下降。于是可以用一个缓冲器来降低压力毛刺,但这样会降低传感器的响应速度。所以在选择变送器时要充分考虑压力范围、精度与其不乱性。

  电容式差压变送器的环境温度范围

  通常一个变送器会标定两个温确段,其中一个温度段是正常任务温度,另外一个是温度补偿领域,正常任务温度领域是指变送器在任务形态下不被毁坏的时分的温度领域,在超出温度补偿领域时能够会达不到其使用的功能目标。

  温度补偿领域是一个比任务温度领域小的典型领域。在这个领域内任务变送器一定会到达其应有的功能目标。温度变从两方面影响着其输入,一是零点漂移,二是影响满量程输入。如:满量程的,读数的,在超出温度领域时满量程的,在温度补偿领域内时读数的,如果没有这些参数,会导至在运用中的不确定性。变送器输入的变化到度是由压力变化引发的,仍是由温度变化引发的。温度影响是理解如何运用变送器时最复杂的一局部。
