经典文丘里管流量计

经典文丘里管在标准节流装置中,它所要求的上、下游直管段最短、永久压力损失最小、性能稳定、维护方便。…

  • 经典文丘里管

详情内容/ Content details

手机扫一扫

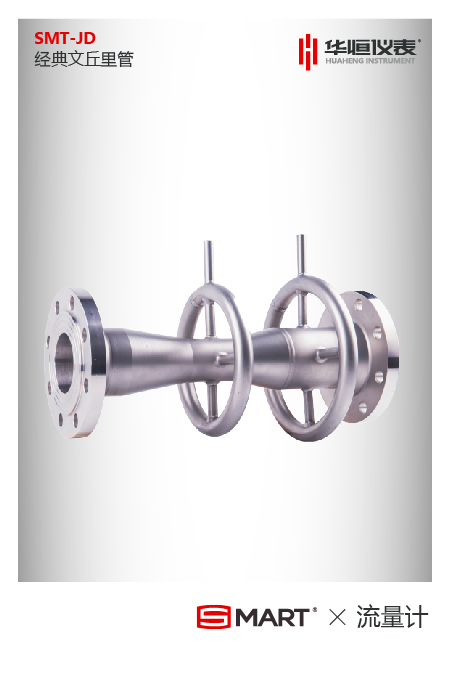

  • SMT-JD经典文丘里管流量计
订购热线:18092356836

产品介绍


  一、概述

  经典文丘里管是按国标GB/T2624-93设计制造,按国标JJG640-94检定的。在标准节流装置中,它所要求的上、下游直管段最短、永久压力损失最小、性能稳定、维护方便。因其计算准确、能耗小,已广泛用于石油、化工、电力、冶金行业。


  二、特点

  精度高,重复性好。

  压力损失小并具有防堵功能。

  可用于两相流、混相流的测量。

  可用于大管径、低流速及矩形管的流量测量。

  几何检定即可投入使用,无需高额的实流标定费用。

  三、适用范围

  公称直径: 50mm≤DN≤1200mm ,超过1200mm需标定

  粗铸收缩段:100mm≤DN≤800mm

  机械加工收缩段:50mm≤DN≤250mm

  粗焊铁板收缩段:200mm≤DN≤1200mm

  节流孔径比β:0.3≤β≤0.75

  粗铸收缩段:0.3≤β≤0.75

  机械加工收缩段:0.4≤β≤0.75

  粗焊铁板收缩段:0.4≤β≤0.7

  雷诺数范围: 2×105≤ReD≤2×106

  粗铸收缩段:2×105≤ReD≤1×106

  机械加工收缩段:2×105≤ReD≤1×106

  粗焊铁板收缩段:2×105≤ReD≤2×106

  量程比:1:5,1:10,1:65

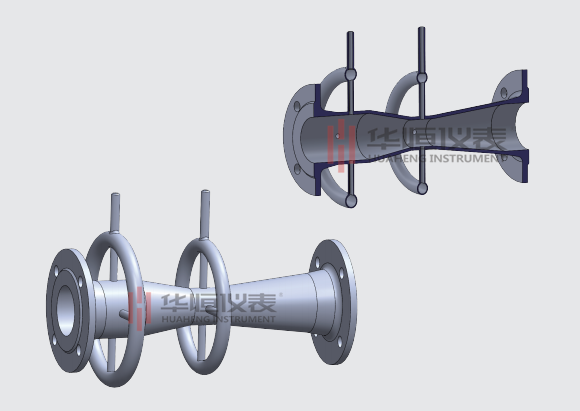

  四、结构形式

  五、型谱规格说明
型谱规格 说明
  SMT-JD   经典文丘里管
介质   Y   液体
  Q   气体
  Z   蒸汽
连接方式   1   法兰连接
  2   对焊连接
法兰材质   C   碳钢
  S   不锈钢
  O   其它
公称压力   025   0.25MPa
  06   0.6MPa
  10   1MPa

  160   16MPa
收缩段形式   C   粗铸收缩段
  E   机械加工收缩段
  S   粗焊铁板收缩段
公称直径   -50 DN50
  -65 DN65
  -80 DN80

  -1200 DN1200

        订货须知:

一、供方对质量负责的条件和期限:
  1、 供方提供1年的售后服务,但是需方必须严格按照产品使用说明书进行正常使用、且在1年内发生 故障情况下,供方提供免费维修;1年以后酌情收费修理。
  2、 即使在保修期内,如属下述情况者仍属收费修理:
  a.因错误使用,或需方自行拆卸、改造或人为破坏引起的故障、损坏、损伤。
  b.因公害、电压异常以及地震、雷电、风害或其它自然灾害等外部原因而造成的故障、损坏、损伤。
  二、交货期限: 合同签订生效后3-5个工作日发货(具体以合同为准)。
  三、付款方式:预付款30%,安排生产,全款到账发货。
  四、运输方式及到达站港和费用负担:快递或者铁路运输,费用由供方承担。
  五、发票类型:含13%增值税发票。
  六、验收方式及提出异议期限: 根据本合同第二条要求验收,提出异议期限为两个月,过期视为合格。
  七、违约责任:按《中华人民共和国合同法》的规定执行。
  八、解决合同纠纷的方式:双方协商解决,协商不成提交起诉方人民法院诉讼。
  九、其他约定事项:合同传真件以及扫描件同样具有法律效力。
