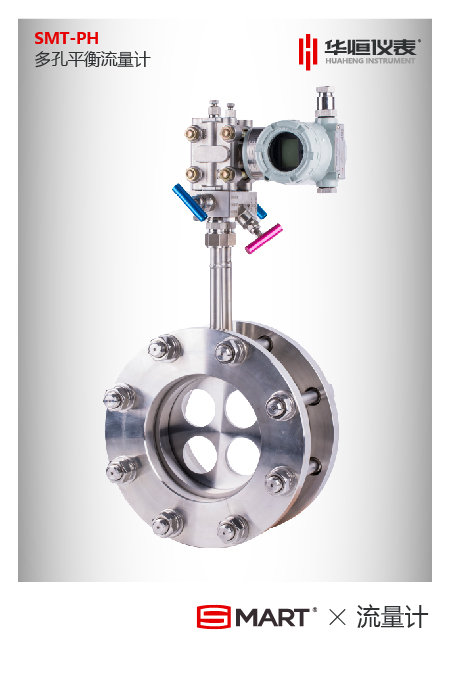

多孔平衡流量计

新一代多孔平衡流量传感器巧妙的将整流与测量合为一体,具有明显的稳定流场的作用,是一种具有广阔应用前景的新一代差压式流量计。…

  • 多孔平衡流量计

详情内容/ Content details

手机扫一扫

订购热线:18092356836

产品介绍

  一、概述

  工业现场中,流体在管道中输送时,往往要流经各种阀门,弯头、三通、异径管等阻流件,流体通过这些阻流件时,会产生各种扰动,影响正常的测量,使流量计带来一定的现场安装附加误差,特别是传统的差压式流量计等更是如此,而新一代多孔平衡流量传感器巧妙的将整流与测量合为一体,具有明显的稳定流场的作用,最大限度的降低附加误差,使得实际使用精度与理论计算精度接近,是一种具有广阔应用前景的新一代差压式流量计, 可广泛用于天然气、化工、石油、钢铁、发电、造纸、印染、制药等各行业。


  二、特点

  1、测量精度高

  由于多孔平衡流量传感器实际上是一个流量整流器,能够有效的消除漩涡和改善速度分布畸变,使流场近似理想状态。

  2、量程比宽

  由于大口径小流量测量是是大多数流量传感器的难题,而多孔平衡流量传感器是多孔结构,选择合适的等效直径比,可偏重于主要测量下限流量又兼顾上限流量,使得常规测量流量量程比为1:10,扩展量程可至1:30

  3、直管段要求低

  一定长度的直管段主要是用来确保流体在其中流动时趋于平稳,而多孔平衡流量传感器本身就是一个流动调整器,因此它几乎可直接连接到阀门、三通、弯头等阻流件后,并不影响流量的测量。

  4、永久压力损失低

  管道中装上流量传感器,由于它的阻流作用不可避免的要产生压力损失,而多孔平衡流量传感器中的多孔结构可分散阻力,有效的减少了涡流的形成和紊流摩擦,降低永久压力损失,从而达到节流的功效。

  三、主要技术指标

  1、公称通经:10m≤DN≤1000 mm

  2、精度等级:±0.5%、±1.0%

  3、重复性:≤0.1%

  4、量程比:1:10或1:30

  5、安装直管段要求:前2D后2D

  6、介质操作压力:≤25MPa

  7、永久压力损失(Pa):≤0.31ρV2(ρ体密度kg/m 3 V均流速m/s)

  8、可测双向流量。

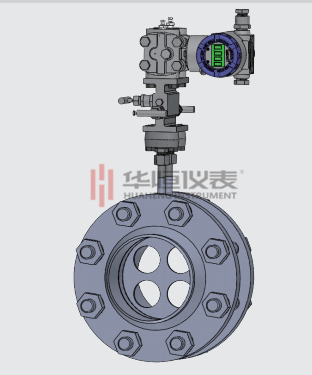

  四、结构形式

  五、型谱规格说明
型谱规格 说明
  SMT-PH   多孔平衡流量计
介质   Y   液体
  Q   气体
  Z   蒸汽
连接方式   1   法兰连接
  2   对焊连接
法兰材质   C   碳钢
  S   不锈钢
  O   其它
公称压力   025   0.25MPa
  06   0.6MPa
  10   1MPa

  320   32MPa
公称直径   -50 DN50
  -65 DN65
  -80 DN80

  -1000 DN1000

        订货须知:

一、供方对质量负责的条件和期限:
  1、 供方提供1年的售后服务,但是需方必须严格按照产品使用说明书进行正常使用、且在1年内发生 故障情况下,供方提供免费维修;1年以后酌情收费修理。
  2、 即使在保修期内,如属下述情况者仍属收费修理:
  a.因错误使用,或需方自行拆卸、改造或人为破坏引起的故障、损坏、损伤。
  b.因公害、电压异常以及地震、雷电、风害或其它自然灾害等外部原因而造成的故障、损坏、损伤。
  二、交货期限: 合同签订生效后3-5个工作日发货(具体以合同为准)。
  三、付款方式:预付款30%,安排生产,全款到账发货。
  四、运输方式及到达站港和费用负担:快递或者铁路运输,费用由供方承担。
  五、发票类型:含13%增值税发票。
  六、验收方式及提出异议期限: 根据本合同第二条要求验收,提出异议期限为两个月,过期视为合格。
  七、违约责任:按《中华人民共和国合同法》的规定执行。
  八、解决合同纠纷的方式:双方协商解决,协商不成提交起诉方人民法院诉讼。
  九、其他约定事项:合同传真件以及扫描件同样具有法律效力。
