楔形流量计的测量原理

作者:华恒仪表 发布日期: 2020-09-04 二维码分享

  随着科技不断进步,产品不断更新,热工仪表也在不断的更新换代。其中节流装置的种类更是多到让用户眼花缭乱,用户不知从何处下手选择节流装置的类型。今天西安华恒仪表厂家为广大用户带来了楔形流量计的测量原理的文章。

  楔形流量计的测量原理是基于密封管道中的能量转换原理:在理想流体的情况下管道中的流量与差压的平方根成正比,通过取压装置,可获得稳定的差压信号,用测出差压值根据伯努利方程计算出体积流量、质量流量。楔形流量计是一种新型差压式流量仪表,其检测元件是楔形孔板。楔形流量计的检测元件是一个V字形楔块(又称楔形节流件),它的圆滑顶角朝下,这样有利于含悬浮颗粒的液体或粘稠液体顺利通过,不会在节流件上游侧产生滞流、粘附、沉淀。因此特别适用于高粘度、高浓度、结晶混合液、脏污液体及高含尘气体的流量测量。

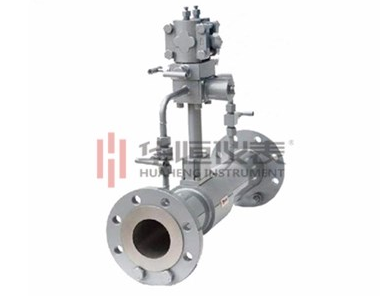

  楔形流量计是由一块V形的节流元件进行流量测量的流量仪表。它的圆滑顶角朝下,这样有利于含悬浮颗粒的液体或粘稠液体顺利通过,不会在节流件上游产生滞流,楔形流量计可用于粘滞性液体的流量测量,粘度可高达500mPaS,用于泥浆、矿浆、含沙原油、污水、重油、渣油等含有固体的悬浮液和低雷诺数等液体介质的流量测量,还可用于气体、蒸汽介质的流量。该产品用于各种气体,尤其适合脏污煤气和天燃气的流量计量。


  主要技术指标

  公称通径:10mm≤DN≤1000mm

  雷诺数范围:Red最低可达300,最高可达106以上

  公称压力:PN≤25MPa

  工作温度:t≤350℃

  采用“V”型体节流件可消除滞留区,防止系统出现堵塞现象。

  雷诺数的适用范围广,雷诺数为500时,仍保持差压与流量的平方关系。

  差压变送器可输出4~20mA的电信号,便于配用各种仪表。

  安装使用及维护方便。

  测量精度高,流量校准扩展不确定度:±0.5%~±0.2%(水校或油校)。

  长期稳定性好,被用户誉为零故障率仪表。

  一次表分体式,更换楔形件(中间)可扩展量程。

  用途及特点

  款式多样:普通型:量程比在1︰5范围内,流量系数的非线性误差为≤±1%。

  高性能型:量程比在1︰30范围内流量校准扩展不确定度为±0.5%~±0.2%。

  相信通过以上“楔形流量计的测量原理”的全部容,能够使大家有一个较为全面的认识,对选择合适的楔形流量计有所帮助。如有疑问,可以随时联系我们。
