孔板流量计公式的单位

作者:admin 发布日期: 2020-05-09 二维码分享

       西安华恒仪表制造有限公司是主要生产流量计和变送器的仪 表厂家,拥有自主的研发团队和生产线。可以自主研发设计满足 各行业、各环境下的高精度流量计。今天为大家介绍一下“孔板流量计公式的单位” 。

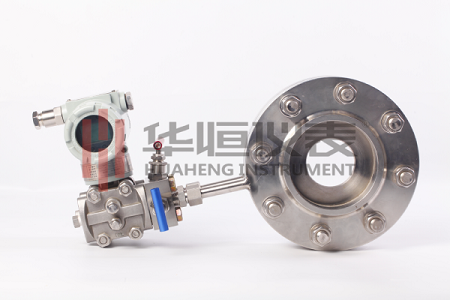

孔板流量计


       一,流量补偿概述

       差压式流量计的测量原理是基于流体的机械能相互转换的原理。在水平管道中流动的流体,具有动压能和静压能(位能相等),在定条件下, 这两种形式的能量可以相互转换,但能量总和不变。以体积流量公式为例:

       Qv=CE A/sqr (2▲P/ (1-β ^4) /p 1)其中: C流出系数:E可膨胀系数

       A节流件开孔截面积,M^ 2AP节流装置输出的差压,Pa;β直径比

       ρ1被测流体在I-I处的密度,kg/m3;Qv体积流量,m3/h

       按照补偿要求,需要加入温度和压力的补偿,根据计算书,计算思路是以50度下的工艺参数为基准,计算出任意温度任意压力下的流量。其实重要是密度的转换。计算公式如下:

       Q= 0.004714187 *d ^2*E *@sqr (OP/p ) Nim3/h 0C101. 325kPa也即是画面要求显示的0度标准大气压下的体积流量。在根据密度公式:

       ρ= P*T50/ (P50*T) * p 50 !

       其中: p、P、T表示任意温度、压力下的值

       ρ50、P50、T50 表示50度表压为0.04MPa下的工艺基准点结合这两个公式即可在程序中完成编制。二.程序分析1.瞬时量

       温度量:必须转换成..摄氏温度:即+273. 15

       压力量:必须转换成..压力进行计算,即表压+大气压力

       补偿计算根据计算公式,数据保存在PLC的寄存器内。同时在intoueh 曲面上做监视。

       2.累积量

       采用只物中心个扫描上升沿触发进行黑积,即将补偿流量值(N38/)比1500单位转换成每2S的流量值,进行累积求和,画面带复位清零功能。

       以上就是“孔板流量计公式的单位”,如有疑问,可以随时联系我们。
