浅析孔板流量计发生变形的原因

作者:华恒仪表 发布日期: 2020-06-08 二维码分享

  孔板流量计在使用的过程当中,往往由于原本的口径相对较大,而且里面的流体温度比较高,比如里面可能有过热的蒸汽,整个孔板的厚度相对较薄,这种情况下就会对自身产生影响,有可能会让整个线下产品的话表现出来就会发生变形的情况,和高温流体相接触的话,整个孔板和里面的物质都会发生膨胀,这种情况下空板的外径膨胀的增量要比整个腔内膨胀的增量还要大很多,所以在加工制造的过程当中,要通过相关方式来有足够的膨胀间隙,那么孔板流量计为什么会产生变形,产生变形的原因是什么?

  (1)如果孔板流量计这种设备在进行全面使用的过程当中,一旦产生变形的话,那么可以肯定的就是孔板的变形,是因为受热膨胀之后,外径和里面的间隙慢慢的消失,孔板就会继续膨胀,因为本身无法向外扩张,所以说整个设备的两边在压力差别变化的作用之下,应该产生出口或者是侧突出的变形情况。

  (2)孔板流量计的变形可能和天气有直接性的关联,因为本身有节流装置,因此它们本身没有任何泄露的现象,由于天气本身都是寒冷的,所以说西北风肯定也能能够呼呼的吹,这种情况下有可能会导致里面有一些连接的地方出现泄漏,这样的话也会造成孔板流量计出现变形,不过这种变形发生在冬天的概率还是比较大的。

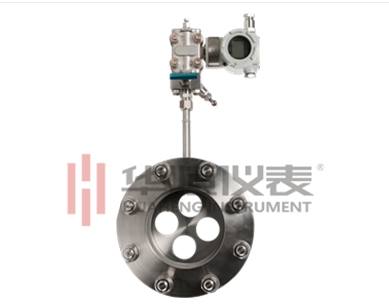

  孔板流量计可用于测量管道中液体、气体、蒸汽的流量。标准孔板按国标GB/T2624-93设计制造,按国标JJG640-94检定。标准孔板可以采用角接取压(包括环室取压)、法兰取压或D-D/2取压三种取压方式。按国标规定进行设计、制造和检定的标准孔板无需实流标定,精度高、结构简单、制造成本低,但压力损失在所有标准节流装置中.大,不适用于要求压力损失小的情况,标准孔板广泛用于石油、化工、冶金、电力等行业。

  测量原理:

  满管道的流体,当它们流经管道内的节流装置时,流束将在节流装置的节流件处形成局部收缩,从而使流速增加,静压力低,于是在节流件前后便产生了压力降,即压差,介质流动的流量越大,在节流件前后产生的压差就越大,所以可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。
