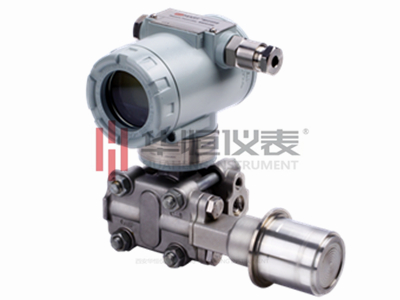

SMT3151CLT卫生型卡箍式液位(压力/差压)变送器

简介—— 卡箍式液位(压力/差压)变送器是一种适用于卫生行业的压力测量仪表,适合测量要求卫生条件较高的罐体或者管道的压力工况。

  • 卫生型压力/差压变送器

详情内容/ Content details

手机扫一扫

产品简介:
      卡箍式液位(压力/差压)变送器是一种适用于卫生行业的压力测量仪表,适合测量要求卫生条件较高的罐体或者管道的压力工况。它是以大气压(或罐内压力)为参考端测量的压力(差压)信号,通过压力信号也可以反映液体的高度,有一个端口为卡箍,另一端也可以为卡箍或者其他连接方式)和工艺管道连接。
      其基本测量元件与3151压力变送器的技术性能和技术指标相同,加远传装置后会出现测量精度有少量的降低,反应速度变慢,压力比较小的情况下要注意安装位置,保证被测压力在基本测量元件的测量范围内。高温消毒时注意保护膜片,避免过压,高温损坏测量元件。

1199RTW型三夹钳式远传装置法兰规格表

管道规格

外径A

密封圈B

膜片直径

对应型号

1 1/2

50.4

44

31

A1

2

64

56

43

A2

2(插入)

64

56

43

A3



SMT3151CLT液位(压力/差压)变送器卡箍(清洁三件套)式选型规格表

型号

变送器类型

3151CLT

卡箍式液位变送器

代号

量程范围

4

5

6

7

8

0-4.040kPa(0-4004000mmH2O)

0-20200kPa(0-200020000mmH2O)

0-70700kPa(0-0.77kgf/cm2)

0-2102100kPa(0-2.121kgf/cm2)

0-7007000kPa(0-7.070kgf/cm2)

代号

输出形式

E

线性输出4-20mAdc

SF

线性输出4-20mAdc+HART信号,现场全功能按键

F

MODBUS-485信号

代号

高压侧规格

高压侧材料

插入深度

A1

外径50.41.5英寸)

316/304不锈钢

0

A2

外径642.0英寸)

316/304不锈钢

0

A3

外径642.0英寸)

316/304不锈钢

52

代号

测量膜片材料

A

316不锈钢

B

哈氏合金C

代号

灌充液

D

普通硅油  (-40~104

F

高温硅油   (-40~304

S

惰性液   (-40~204

代号

外壳材料

导线管入口尺寸

A

低铜铝合金聚氨酯涂层

M20×1.5

B

低铜铝合金聚氨酯涂层

1/2-14 NPT

C

不锈钢

M20×1.5

D

不锈钢

1/2-14 NPT

代号

可选件

M1

0....  线性指示表头

M4

LCD多功数显能表头

Da

隔爆型ExdIIBT5Gb;(防爆证编号:CE16.1163

Fa

本安型 ExiaIICT4/T5/T6Ga; (防爆证编号:CE15.2354X

选型举例: 3151CLT4SFCT11ADAM4Da    0~20kPa
