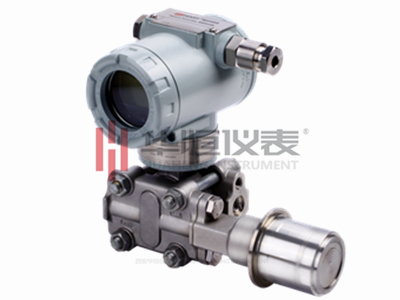

卫生型卡箍式液位变送器

卡箍式液位(压力/差压)变送器是一种适用于卫生行业的压力测量仪表,适合测量要求卫生条件较高的罐体或者管道的压力工况。…

  • 卫生型液位变送器

详情内容/ Content details

手机扫一扫

     产品简介:
      卡箍式液位(压力/差压)变送器是一种适用于卫生行业的压力测量仪表,适合测量要求卫生条件较高的罐体或者管道的压力工况。它是以大气压(或罐内压力)为参考端测量的压力(差压)信号,通过压力信号也可以反映液体的高度,有一个端口为卡箍,另一端也可以为卡箍或者其他连接方式)和工艺管道连接。
      其基本测量元件与3151压力变送器的技术性能和技术指标相同,加远传装置后会出现测量精度有少量的降低,反应速度变慢,压力比较小的情况下要注意安装位置,保证被测压力在基本测量元件的测量范围内。高温消毒时注意保护膜片,避免过压,高温损坏测量元件。

      1199RTW型三夹钳式远传装置法兰规格表
管道规格 外径A 密封圈B 膜片直径 对应型号
1 1/2吋 50.4 44 31 A1
2吋 64 56 43 A2
2吋(插入) 64 56 43 A3

       SMT3151CLT液位(压力/差压)变送器卡箍(清洁三件套)式选型规格表
型号 变送器类型
3151CLT 卡箍式液位变送器
代号 量程范围
4
5
6
7
8
0-4.0~40kPa(0-400~4000mmH2O)
0-20~200kPa(0-2000~20000mmH2O)
0-70~700kPa(0-0.7~7kgf/cm2)
0-210~2100kPa(0-2.1~21kgf/cm2)
0-700~7000kPa(0-7.0~70kgf/cm2)
代号 输出形式
E 线性输出4-20mAdc
SF 线性输出4-20mAdc+HART信号,现场全功能按键
F MODBUS-485信号
代号 高压侧规格 高压侧材料 插入深度
A1 外径50.4(1.5英寸) 316/304不锈钢 0
A2 外径64(2.0英寸) 316/304不锈钢 0
A3 外径64(2.0英寸) 316/304不锈钢 52
代号 测量膜片材料
A 316不锈钢
B 哈氏合金C
代号 灌充液
D 普通硅油  (-40~104℃)
F 高温硅油   (-40~304℃)
S 惰性液   (-40~204℃)
代号 外壳材料 导线管入口尺寸
A 低铜铝合金聚氨酯涂层 M20×1.5
B 低铜铝合金聚氨酯涂层 1/2-14 NPT
C 不锈钢 M20×1.5
D 不锈钢 1/2-14 NPT
代号 可选件
M1 0~....  线性指示表头
M4 LCD多功数显能表头
Da 隔爆型ExdIIBT5Gb;(防爆证编号:CE16.1163)
Fa 本安型 ExiaIICT4/T5/T6Ga; (防爆证编号:CE15.2354X)
选型举例: 3151CLT4SFCT11ADAM4Da    0~20kPa
