磁致伸缩液位计的特点

作者:华恒仪表 发布日期: 2020-07-24 二维码分享

  磁致伸缩液位传感器有着高科技含量,应用于各类储罐的液位测量。磁致伸缩液位计用于液体液位和界面的连续测量,采用两线制输出接口设计,标准的4~20mA电流输出方式。该种液位仪具有精度高、环境适应性强、安装方便等特点。由此,广泛应用于石油、化工等液位测量领域,并逐渐取代了其它传统的传感器,成为液位测量中的精品。

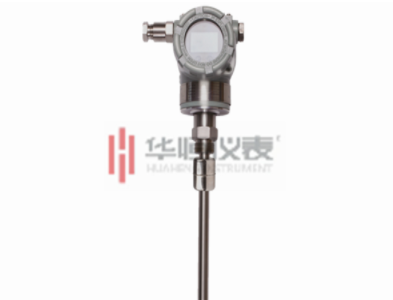

  磁致伸缩液位计由三部分组成:探测杆,电路单元和浮子组成。测量时,电路单元产生电流脉冲,该脉冲沿着磁致伸缩线向下传输,并产生一个环形的磁场。在探测杆外配有浮子,浮子沿探测杆随液位的变化而上下移动。由于浮子内装有一组永磁铁,所以浮子同时产生一个磁场。当电流磁场与浮子磁场相遇时,产生一个"扭曲"脉冲,或称"返回"脉冲。将"返回"脉冲与电流脉冲的时间差转换成脉冲信号,从而计算出浮子的实际位置,测得液位。

  磁致伸缩液位计的传感器工作时,传感器的电路部分将在波导丝上激励出脉冲电流,该电流沿波导丝传播时会在波导丝的周围产生脉冲电流磁场。在磁致伸缩液位计的传感器测杆外配有一浮子,此浮子可以沿测杆随液位的变化而上下移动。在浮子内部有一组永久磁环。当脉冲电流磁场与浮子产生的磁环磁场相遇时,浮子周围的磁场发生改变从而使得由磁致伸缩材料做成的波导丝在浮子所在的位置产生一个扭转波脉冲,这个脉冲以固定的速度沿波导丝传回并由检出机构检出。通过测量脉冲电流与扭转波的时间差可以精确地确定浮子所在的位置,即液面的位置。磁致伸缩液位计的技术优势:磁致伸缩液位计适合于高精度要求的清洁液位的液位测量,精度达到1mm,最新产品精度已经可以达到0.1mm。磁致伸缩液位计还可应用于两种不同液体之间的界位测量。防爆型设计,适合危险场合,智能电子线路设计可计算出容积量;唯一可动部件为浮子,维护量极低。


  磁致伸缩液位计优点:

  1.磁致伸缩液位计适合于高精度要求的清洁液位的液位测量,精度达到1mm,最新产品精度已经可以达到0.1mm。

  2.可应用于两种不同液体之间的界位测量。

  3.磁致伸缩最大的优势在于极高的分辨率,可以做到微米级。

  4.防爆型智能电子线路设计可计算出容积量

  5.磁致伸缩液位计唯一可动部件为浮子,维护量极低。应用于各类储罐的液位测量环境适应性强安装方便等特点在短量程测量上相对雷达等液位计其性价比极高,功用也很多。显示屏有电流、温度、界面显示。这正是磁致伸缩液位计能成为当今加油站等计量罐上用得最多最普遍的产品之一。

  磁致伸缩液位计不适用哪些场合及测量要求:由于抗干扰能力略差,一般不建议用在电厂等强电磁辐射的场所。而且必须是接触式测量,但是真正的测量单元是不与液体接触的,接触液体的只是他的保护管。介质直接接触,浮球密封要求要严格,不能测量粘性介质,安装要求较高。

  磁致伸缩液位计安装说明:

  1.安装在远离振动、腐蚀性空气及可造成机械破坏的场合,为方便调试,仪表应安装在有操作平台或类似平台的地方。产品应垂直安装,安装斜度不能大于5度。环境温度在-40℃~120℃之间。安装区域要求有避雷装置。

  2.安装时,必须保证传感器的浮球与容器壁(或安装管)互不接触,且浮球上下活动灵活,安装螺纹与容器连接牢固,电器接触良好。对于大量程的或有搅拌的场合,传感器需要支撑或地锚固定,保持探头垂直。

  3.24VDC电源纹波不得大于50mV。电源地线要接在标准地或标准的仪表地,不可接在动力地上。

  4.法兰式安装,浮球安装方向,有↑标记的半球应在液面之上传感器安装时尽量远离振动和进出料口。

  磁致伸缩液位计测量精度较高,主要用于石油、化工原料储存、工业流程、生化、医药、食品饮料、罐区管理和加油站地下库存等各种液罐的液位工业计量和控制,大坝水位,水库水位监测与污水处理等等。
