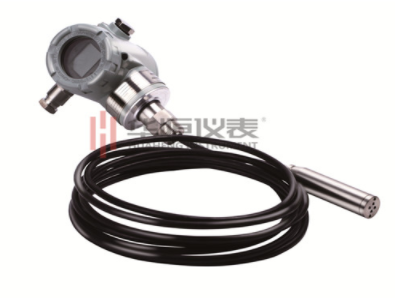

投入式静压液位计和变送器使用原件

作者:华恒仪表 发布日期: 2020-07-31 二维码分享

  工业液位计bai,制造业液位计,du液位计是一种在工业化生产中zhi常常应用到的检测仪表,在制造业情景中对dao各种各样的液体转变测量后读完标值。液位仪的优点很显著,测量的精确度高、应用平稳、使用性能强、测量敏感性高等学校综合性优势。普遍的应用领域在制造业、电力工程、原油、化工厂、船只、电子器件、数控车床等,不一样的情景针对液位计也是不一样的规定,因此液位计相匹配的应用领域的类型还是非常丰富的。

  静压式液位计是利用液态静压来测量液位,它把这一压力转换成4mA~20mA信号输出。主要分以下四个部分:集气器、引压管、连接体、和内部封装的压力传感器,整个部分形成一个气密的系统,系统中空气不允许逸出,当集气器的引压管垂直插入被测液体中,集气器的压力通过引压管进入安装在壳体内的差压传感器,转换成4mA~20mA的信号输出,对压力容器,在差压测量用的安装接头内有一个参考压力输入口,这个与差压传感器相连并且通过减去容器中压力来补偿容器压力,使得测量结果对应液位。


  静压式液位计特点

  稳定性好,精度高

  直接投入到被测介质中,安装使用相当方便。

  固态结构,无可动部件,高可靠性,使用寿命长从水、油到粘度较大的糊状都可以进行高精度测量,不受被测介质起泡、沉积、电气特性的影响

  宽范围的温度补偿。

  具有电源反相极性保护及过载限流保护。

  液体介质中,某一个深度产生的压力就是测量点以上的介质自身的重量所产生的。它与介质的密度和当地的重力加速度成正比。通过公式P=ρGH反映了他们之间的比例关系。其中P=压力,ρ=介质密度,G=重力加速度,H=测量点的深度。所以投入式液位计测量的物理量其实是压力,通过投入式液位计的标定单位MH2O就可以了解。而实际的液位必须通过知道密度和重力加速度这两个参数后,通过换算获得。这样的换算在工业领域中通常是通过二次仪表或者PLC进行的。

  常见故障及处理措施

  1.故障现象:静压式液位计现场没有指示原因:给仪表供电电源小于18VDC自动掉电或仪表内部接线不正确解决方法:检查仪表供电情况或内部接线。

  2.故障现象:变送器输出总是4mA原因:浮体/引压管/连接体泄漏解决方法:解决部件连接处的密封问题,根据所测介质使用四氟带或567胶进行密封。

  3.故障现象:输出总是大于20mA原因:在测量带压容器时,仪表没有设置补偿气口解决方法:与厂家联系更换。

  4.故障现象:输出缓慢变化或根本不变原因:浮体中进入其他杂质,阻塞引压管,传感器接受不到压力信号解决方法:疏通引压管。

  5.故障现象:输出与容量不符原因:容器的液体密度发生变化,或仪表未对液体进行标定解决方法:对容器内的被测介质进行重新标定。

  传感器的灵敏度是有方向性的。当被测量是单向量,而且对其方向性要求较高,则应选择其它方向灵敏度小的传感器;如果被测量是多维向量,则要求传感器的交叉灵敏度越小越好。

  如不考虑上下层液体的温度不均匀性,可认为密度一致,由体积求重量很容易计算。但液位传感器在大型容器中常会出现被测介质各处温度、密度和黏度等物理量不均匀的现象,而且可能随时间、温度等而变化,造成测量误差。

  流动性好的液位,液面是水平的,所以除了利用器壁作为电极的电容式液位计之外,一般液位计只对安装高度有要求,可以在同一高度上选择任何安装地点。理想情况液面是一个规则的表面,但当物料流进流出时,会有波浪,或在生产过程中被测液体可能出现沸腾、起泡沫、或在表面有悬浮物的现象,液面是不平的。

  液位传感器容器中常会有高温高压,或液体黏度很大,或含有大量杂质悬浮物等情况,对测量造成不利影响。


        华恒资讯:液位变送器的工作原理
