磁致伸缩液位变送器的安装说明中主要确认的参

作者:admin 发布日期: 2020-04-30 二维码分享

       磁致伸缩变送器是作为可以用来测量位移、速度,具有很高的性能价格比的一种液位变送器仪表,西安仪表厂家生产的磁致伸缩液位变送器用于石油、化工原料储存、工业流程、生化、医药、食品饮料、罐区管理和加油站地下库存等各种液罐的液位工业计量和控制,大坝水位,水库水位监测与污水处理等。

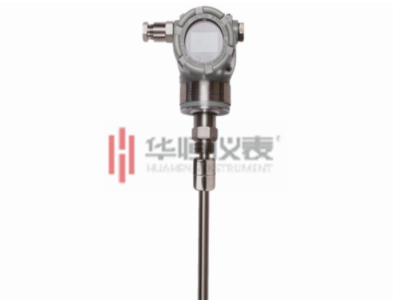

磁致伸缩液位计


       磁致伸缩变送器是将磁子系统耦合过来的液位信号,以间隔1.5μs发送的脉冲,..地测量液位计中磁浮子的位置。这个脉冲产生的磁场沿波导管向下传导。当磁浮子的磁场和脉冲电流磁场相遇时,产生“返回”脉冲(又叫“波导扭曲脉冲”)。敏感元件探测到这个“返回”脉冲。根据电流脉冲与“返回”脉冲之间的时间,通过单片机计算出浮子的位置,确定被测液位或界位。防爆变送器安装时仔细核对型号规格及防爆标志ExdIIBT4~T6,ExiaIICT1~T6,在安防确认以后,和现场的工作人员核实确定安装过程中:

       1、磁致伸缩液位计通常为顶部安装。

       2、探杆安装处不能有干扰,如搅拌器、入料口等。

       3、探杆不能弯曲受力,不允许受较大的冲击或振动。探杆上的磁浮子应能自由上下滑动,不能被其它物体挡住。

       4、液位计必须垂直安装,安装斜度不得大于5度。

       5、液位计在易燃、易爆、腐蚀的蒸汽和液体等场合使用时,必需有防护措施给予保护。

       6、液位计的连接电缆线必须避开大功率电源、射频信号源和其它有噪声的传输线等。

       食品与饮料加工各类储罐及过程控制的液位、界面及温度的测量计量与监控中时常需要和使用的厂家确认,型号规格:磁致伸缩液位变送器,测量范围;工作压力、温度;装置材质;特殊要求协商;液位装置是否配套供应容器上法兰、螺栓、螺母、阀门及密封垫圈等配件,在西安仪表制造厂家看来,作为国内少数同时拥有,金属电容式传感器和扩散硅原理传感器核心技术,完全独立自主的电路板开发工艺的生产厂家,在设计和创研的磁致伸缩型液位变送器,能够提供比较宽的测量范围:0~300mm至16000mm(6m以上默认为软缆)国际非常通用的安全电源:24VDC(9~32V).严谨的标准输出:4~20mA二线制,带HART通信协议,带HART通信协议;输出2路4~20mA,叠加HART通信,1、西安仪表制造厂家的磁致伸缩液位变送器接线盒内接线侧有四个个端子,分别标有:+、-,24V正接+,24V负接-;供电电缆线必须带有屏蔽层,屏蔽线接或与变送器外壳接地螺栓相接。为保证HART通信安全可靠负载电阻不可超过650Ω。
