投入式液位变送器它可将各种物位参数的变化转换成标准电流信号，远传至操作控制室，供二次仪表或计算机进行集中显示、报警或自动控制。其良好的结构及安装方式，可适用于高温、高压、强腐蚀、易结晶、防堵塞、防冷结以及固体粉状、粒状物料等特殊条件下的液位，料位或物位的连续检测，可广泛应用于各种工业过程中的检测控制。

       投入式液位变送器选型

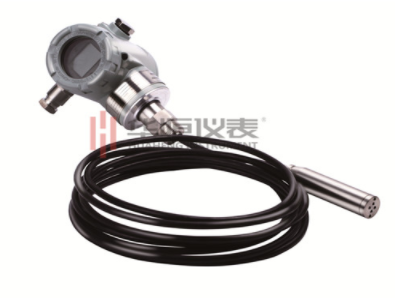

       SMT3151系列投入式液位变送器采用特制的防水通气电缆，使感压膜片的背压腔与大气良好相通，测量液位不受外界大气压变化的影响，测量准确，长期稳定性好，并具有优良的密封及防腐性能，可直接投入水、油等液体（包括腐蚀性液体）中长期使用。聚四氟乙烯材料的外壳及电缆可测量多种强腐蚀性液体，投入式液位变送器价格与以下选型有关，如传感器的测量范围，线缆长度、传感器膜片类型、安装方式等。

       选型注意事项

       ·注明测量范围（液位高度），对于一些特殊介质，注明介质的密度。

       ·选型时，应注意被测介质与产品接触的材料相兼容，对于特殊介质，可订制。

       ·将投入式液位变送器安装于多雷雨地区时，订货时应注明“防雷”，建议用户在现场安装防雷击保护装置，并确保产品及电源接地。

       ·关于导气电缆长度的选取：一般比实际液位高度长10cm，不宜太长，如果现场到控制柜距离很远，请选用优质导线电缆代替，不需要导气电缆，导气电缆做引线，使用中会出现问题，由于环境因素、工人因素如乱踩会使投入式液位变送器的导气性能变差，乱压造成气不通，乱折容易把出气口睹起来。建议用优质电缆代替，就不会出现以上故障了！

       技术参数

       ·全封闭式电路，具有防潮、防结露、防渗漏功能。

       ·量程：0～20米。

       ·可选一体式和分体式。

       ·精度：0.25%FS。

       ·传感器部分长约110mm,直径26mm。

       ·输出：DC4-20mA两线制，可选1-5V，0-5V等。

       ·过程连接：M20*1.5。

       ·传感器膜片：316L。

       ·电源电压：18-32VDC。

       ·介质温度：常温，不适合介质70摄氏度以上的高温。

       ·电气接口：M20×1.5。

       ·防爆标志：本安型iaⅡCT5；隔爆型dⅡBT4。

       ·过载压力：额定量程的1.2倍。

       ·长期稳定性：量程的±0.3％（1年）。

       ·防护等级：IP65(压力传感器部分)。

       ·工作温度：-20～60℃。

       ·温度补偿：-10～60℃。

       ·存储温度：-40～80℃。

       ·外壳材料：304不锈钢。

       ·专用防水透气电缆，不宜过长用作数据传输。

       使用说明

       SMT3151系列投入式液位传感器又名投入式液位计、投入式液位变送器、水位传感器、水位变送器、水位液位计、投入式扩散硅压力传感器，它采用进口充油硅芯片，不锈钢全封焊结构设计，具有良好的防潮性能和极强介质兼容性，可用于许多工业场合较弱的腐蚀性介质中；电路部分的关键元器件、压力敏感芯子，选用国际..品牌的元器件，采用国际生产标准工艺，使产品的各项技术指标均达到国际水平，产品有很好的稳定性和较高的精度。

       投入式液位变送器的分体式系列液位传感器由集气器，引压管和表头组成。传感器在引压管上端，直接密封在表头内。将集气器和引二话管投入到介质中，液面与集气器底部的液位高度差所产生的静压力就通过引压管内諿的空气传到上部的传感器上，经放大，转换成4-20毫安输出，由于液位静压与液位存在的正比的关系（P=gh）这样变送器的输出信号就真实准确地反应了液位变化。绍兴中仪的产品广泛应用于水厂、污水处理厂、城市供水、高楼水池、水井、矿井、工业水池、水罐、油池、水文地质、水库、河道、海洋等场所。

       接线说明

       投入式液位变送器使用与安装的注意事项：

       1、投入式液位变送器运输、储存时应恢复原包装，存放在阴凉、干燥、通风的库房内。

       2、使用中发现异常，应关掉电源，停止使用，进行检查，

       3、接供电电源时应严格按照接线说明进行连接。

       投入式液位变送器安装

       投入式液位变送器应安装在静止的深井、水池中时，通常把内径Φ45mm左右的钢管(不同高度打若干小孔，以便水通畅进入管内)固定于水中，然后将投入式液位变送器放入钢管中即可使用。变送器的安装方向为垂直，投入式安装位置应远离液体出入口及搅拌器。在有较大振动的使用场合，可在投入式液位变送器上缠绕钢丝，利用钢丝减震，以免拉断电缆线。测量流动或有搅拌的液体的液位时，通常把内径Φ45mm左右的钢管(在液体流向的反面不同高度打若干小孔，以便水通畅进入管内)固定于水中，然后将投入式液位变送器放入钢管中即可使用。

       在敞口的容器中测量静态液位时，把投入式液位传感器直接投入到容器底部，在容器开口处用尼龙带或三脚可调安装架等将电缆线（接线盒）固定即可。在流动的液体中测量液位时，因介质波动较大，可以在液体中插入一根Φ45mm的钢管，同时在水流方向的反面不同高度的管壁上打若干小孔，使液体流入管内。另一种方法是在液体底部加装阻尼装置，以过滤泥沙和消除动态压力和波浪对测量的影响。

       怎样解决抗干扰问题

       投入式液位变送器稳定性好，精度高，安装使用相当方便。在日常使用中会受到很多因素的影响。为使用户能够更好的使用投入式液位变送器，为广大消费者提供一下解决办法。

       首先大家都使用了传统的方法解决的但是没有很好效果。对于这种传统的方法也就是测量设备上一个小水箱的液位时，把压力变送器检安装在水箱的底部，传感器线的性化不错。但存在一个问题，当水箱上面有水流下来时，会使下面的压力摆动比较大。分析数据来看，用1秒钟取出一个数据，显示的摆动比较大，其中又有正确的数值;用10ms取出一个数来平均，效果也不好。如何进行解决?

       投入式液位变送器的防干扰问题解决方法

       避免液体下流时压力直接冲击探头，或者用其他的物体挡住液体下流时候那瞬间直接冲击的压力就可以了；

       把进水口装成淋浴式的，把一股大水流切断成小水流喷洒下来，效果还不错；把进水管口弯一下，使进水口略微往上翘一点，水在出来时会首先往空中抛然后再落下，减少了直接冲击(将动能转换成势能)。

       调试方法

       投入式液位变送器在出厂时已按铭牌标注量程..校正，只要介质的密度等参数符合铭牌要求，一般无需调整。却需要调整量程或零位，请按以下方法调校：

       1、拧下保护盖，外接标准24VDC电源及电流表（要求0.2%级以上精度）即可调整。

       2、在投入式液位变送器没有液体的情况下，调节零点电阻器，使之输出电流4mA。

       3、投入式液位变送器加液到满量程，调节满程电阻器，使之输出电流20mA。

       4、反复以上步骤两三次，直到信号正常。

       5、请分别输入25%、50%、75%的信号校核投入式液位变送器误差。

       6、对于非水的介质，投入式液位变送器用水校验时，应按实际使用的介质密度产生的压力进行换算。如：介质密度为1.3时，校验1m量程时要用1.3m水位标定。

       7、调节完毕，拧紧保护盖。

       8、投入式液位变送器的校验周期为每年一次。
