单法兰与双法兰液位变送器的概念与区别

在液位测量中,变送器的选型分单、双法兰之分。

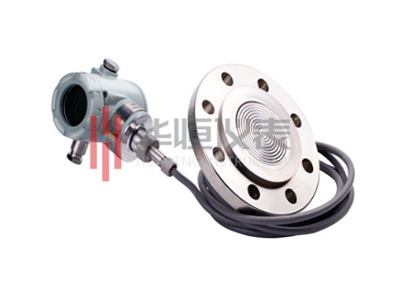

1、单法兰是指变送器的正压侧是法兰结构,直接与测量介质的接口相连,而负压侧是采用引压管将测量介质与变送器的容室相连。
优点是测量精度高,能达到变送器的测量技术指标。
缺点就是负压管道必须绝对密封,且需对变送器进行量程迁移,校验时应将负压管道内的介质液体的误差迁移掉。
2、双法兰是指变送器的正、负压侧均是法兰结构,可以直接与需测量的容器、管道相连。
优点是安装容易,校验方便,不需量程迁移。
缺点是测量精度不高,由于法兰与变送器之间采用弹性软管连接,内部应该是充满硅油,所以对介质压力变化的传递有一定的偏差,外界温度变换多多少少对硅油有一些影响,所以测量反映上就有一定的误差。

单法兰液位和双法兰液位都是采用静压式测量液位计。
单法兰液位测量的是敞开式容器的液位。
