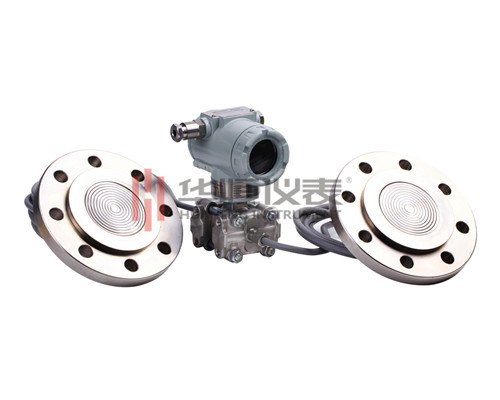

SMT3151双法兰式液位差压变送器

简介—— 一般情况下可以用普通的压力或差压变送器测量,对于下列情况之一需要选择远传压力/差压变送器:

  • 双法兰差压变送器

详情内容/ Content details

手机扫一扫

产品简介:
      一般情况下可以用普通的压力或差压变送器测量,对于下列情况之一需要选择远传压力/差压变送器:
      被测介质用引压管引出时,易固化或结晶;
      被测介质中含有固体悬浮物或过于粘稠,容易堵塞引压管;
      被测介质温度过高或有腐蚀性等,不利于直接测量;
      被测介质是食品或其他需要保持卫生条件,不能污染的介质,其基本测量元件与3151压力/差压变送器的技术性能和技术指标相同,加远传装置后会出现测量精度有少量的降低,反应速度变慢,特别是毛细管超过10米,压力比较小的情况下要注意安装位置,保证被测压力在基本测量元件的测量范围内。
应用及选型:
      被测介质用引压管引出时,易固化或结晶;
      被测介质中含有固体悬浮物或过于粘稠,容易堵塞引压管;
      被测介质温度过高或有腐蚀性等,不利于直接测量;
      被测介质是食品或其他需要保持卫生条件,不能污染的介质;
      用户在选型前明确被测介质的温度,腐蚀性,测量范围,是否防爆,是否需要禁油处理,介质是否容易结晶或粘稠需要膜盒法兰连接等。
差压型远传变送器:
      差压型远传变送器按结构形式3151DP一种型式,具体选型如下:


SMT3151双法兰式液位差压变送器

型号

变送器类型

3151GP

3151DP

远传差压变送器

远传压力变送器

代号

量程范围

4

5

6

7

8

0-4.040kPa(0-4004000mmH2O)

0-20200kPa(0-200020000mmH2O)

0-70700kPa(0-0.77kgf/cm2)

0-2102100kPa(0-2.121kgf/cm2)

0-7007000kPa(0-7.070kgf/cm2)

代号

输出形式

SF

线性输出4-20mAdc+HART信号,现场全功能按键

F

MODBUS-485信号

代号

非远传侧结构材料

法兰(接头)

排气/排液阀

隔离膜片

22

316不锈钢

316不锈钢

316不锈钢

23

316不锈钢

316不锈钢

哈氏合金C

24

316不锈钢

316不锈钢

蒙乃尔

25

316不锈钢

316不锈钢

33

哈氏合金C

哈氏合金C

哈氏合金C

35

哈氏合金C

哈氏合金C

代号

远传装置

S1

一个远传装置(1199系列远传装置

S2

二个远传装置(1199系列远传装置)

代号

可选件

M1

0....  线性指示表头

M4

LCD多功数显能表头

B1

管装弯支架

B2

盘装弯支架

B3

管装平支架

Da

隔爆型ExdBT5 Gb

Fa

本安型 ExiaIICT4/T5/T6Ga; (防爆证编号:CE15.2354X

 选型举例:3151DP4S22S2M4B3 0~20KPa
