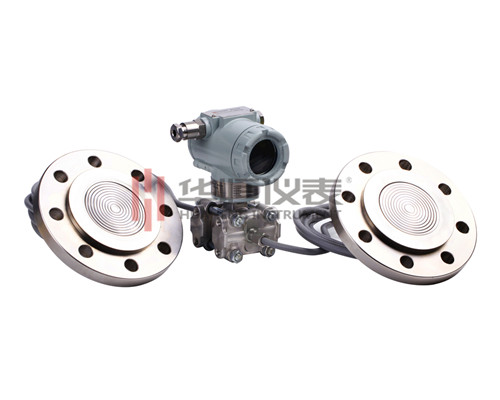

超高温压力/差压变送器

产品简介: 一般情况下可以用普通的压力或差压变送器测量,对于高温环境可以采用加长引压管,散热片,降温处理。…

  • 双法兰差压变送器

详情内容/ Content details

手机扫一扫

产品简介:
      一般情况下可以用普通的压力或差压变送器测量,对于高温环境可以采用加长引压管,散热片,降温处理。一般能测量100℃~150℃的介质;用隔离液隔离高温介质,冷凝罐,可以用来测量蒸汽等,可以达到300℃;采用法兰式变送器测量原理,高温硅油可以达到300℃;采用特殊那高温传感器测量,如硅钛蓝宝石一般能达到200℃左右。但对于熔融态的沥青等不能采用这些方法实现降温,或者说降温后容易凝固,温度超过300℃,甚至到400℃的高温介质时,我们可以提供一种能测量更高温度的法兰插入筒式测量装置。具体选型如下:


SMT3151HT超高温压力/差压变送器选型规格表

型号 变送器类型
3151HTGP
3151HTDP
超高温差压变送器
超高温远传压力变送器
代号 量程范围
4
5
6
7
8
0-4.0~40kPa(0-400~4000mmH2O)
0-20~200kPa(0-2000~20000mmH2O)
0-70~700kPa(0-0.7~7kgf/cm2)
0-210~2100kPa(0-2.1~21kgf/cm2)
0-700~7000kPa(0-7.0~70kgf/cm2)
代号 输出形式
SF 线性输出4-20mAdc+HART信号,现场全功能按键
F MODBUS-485信号
代号 非远传侧结构材料
法兰(接头) 排气/排液阀 隔离膜片
22 316不锈钢 316不锈钢 316不锈钢
23 316不锈钢 316不锈钢 哈氏合金C
24 316不锈钢 316不锈钢 蒙乃尔
25 316不锈钢 316不锈钢
33 哈氏合金C 哈氏合金C 哈氏合金C
35 哈氏合金C 哈氏合金C
代号 远传装置
H1 一个高温远传装置
H2 二个高温远传装置
代号 可选件
M1 0~....  线性指示表头
M4 LCD多功数显能表头
B1 管装弯支架
B2 盘装弯支架
B3 管装平支架
Da 隔爆型ExdⅡBT5 Gb
Fa 本安型 ExiaIICT4/T5/T6Ga; (防爆证编号:CE15.2354X)

选型举例:SMT3151HTDP4S22H2M4B3 0~20KPa
                1199EFWA50AABDL03H00
                1199EFWA50AABDL03L00
代表一台差压式超高温变送器含二个美标的2吋150LB插入式的高温远传装置,毛细管长度3米,插入筒长度100mm,具体法兰尺寸及选型情况参见1199EFW型插入式远传装置法兰规格图以及选型规格表
备注:高温远传装置参见用户连接部分与1199EFW型插入筒式远传装置选型规格表相同,用1199EFW型插入筒式远传装置选型规格表进行选型即可
