产品介绍
一、简介
相对于标准孔板，在赃污流的状况下，容易在孔板前后形成赃污淤积，它会改变节流件前后管道的有效面积，使测量发生偏差，针对这种情况，为使赃污流容易通过，不会在节流件前后滞留，采用偏心孔板，用于赃污流的测量。
二、特点：
取压方式：角接取压。
能测量有赃污的介质。
结构简单。
只适合安装在水平或倾斜管道上，不适用于垂直管道。
三、技术指标
1、公称压力：≤32MPa。
2、公称通径：100~1000mm。
3、开孔直径比：0.46≤β≤0.84
4、使用限制条件：0.136≤Cβ2(1-β4)0.5≤0.423
2×105β2≤ReD≦106β

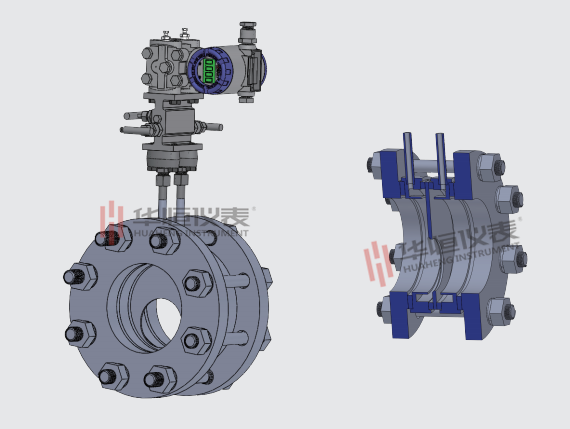

四、结构形式
五、型谱规格说明
| 型 谱 规 格 | 说 明 | ||||||
| SMT-PX | 圆缺孔板 | ||||||
| 介 质 | Y | 液体 | |||||
| Q | 气体 | ||||||
| Z | 蒸汽 | ||||||
| 连接方式 | 1 | 法兰连接管道式 | |||||
| 2 | 法兰连接对夹式 | ||||||
| 3 | 直焊式 | ||||||
| 4 | 特殊定做结构 | ||||||
| 法兰材质 | C | 碳钢 | |||||
| S | 不锈钢 | ||||||
| O | 其它 | ||||||
| 公称压力 | 025 | 0.25MPa | |||||
| 06 | 0.6MPa | ||||||
| 10 | 1MPa | ||||||
| … | …… | ||||||
