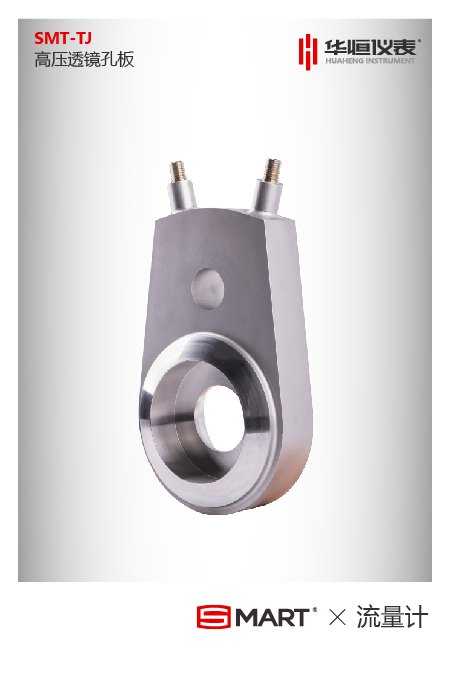

高压透镜孔板流量计

高压透镜孔板流量计适应范围广,结构合理,性能稳定,特别适合于高压场所。但压力损失较大,且要求直管段长。…

  • 孔板类系列

详情内容/ Content details

手机扫一扫

订购热线:18092356836

产品介绍

  概述

  SMT高压透镜孔板按国标GB/T2624-2006规定进行设计制造,并按国标JJG640—94进行检定,无需实流标定,适应范围广,结构合理,性能稳定,特别适合于高压场所。但压力损失较大,且要求直管段长。一般在化工和炼油企业的高压场所应用较多。


  特点

  适用于高温、高压及超低温等各种工况条件。

  可适用于各种化工、热电等高压场合。

  适用介质范围宽,可对各种液体、气体及蒸汽进行流量测量。

  几何检定就可投入使用,无需高额的实流标定费用。

  三、主要技术指标

  1.公称直径:10mm≤DN≦300mm

  2.公称压力:PN≤31.4MPa

  3.节流孔径比β:0.1≤β≤0.75

  4.量程比:1:10,1:30

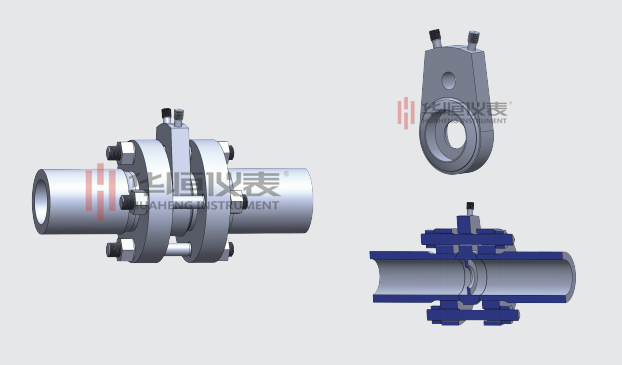

  四、结构形式

  五、型谱规格及说明
型谱规格 说明
  SMT-TJ   高压透镜孔板
介质   Y   液体
  Q   气体
  Z   蒸汽
连接方式   1   法兰连接
法兰材质   C   碳钢
  S   不锈钢
  O   其它
公称压力   100   10MPa
  160   16MPa
  200   20MPa

  314   31.4MPa
公称直径   -25 DN25
  -32 DN32
  -40 DN40

  -300 DN300

    订货须知:
     一、供方对质量负责的条件和期限:
  1、 供方提供1年的售后服务,但是需方必须严格按照产品使用说明书进行正常使用、且在1年内发生 故障情况下,供方提供免费维修;1年以后酌情收费修理。
  2、 即使在保修期内,如属下述情况者仍属收费修理:
  a.因错误使用,或需方自行拆卸、改造或人为破坏引起的故障、损坏、损伤。
  b.因公害、电压异常以及地震、雷电、风害或其它自然灾害等外部原因而造成的故障、损坏、损伤。
  二、交货期限: 合同签订生效后3-5个工作日发货(具体以合同为准)。
  三、付款方式:预付款30%,安排生产,全款到账发货。
  四、运输方式及到达站港和费用负担:快递或者铁路运输,费用由供方承担。
  五、发票类型:含13%增值税发票。
  六、验收方式及提出异议期限: 根据本合同第二条要求验收,提出异议期限为两个月,过期视为合格。
  七、违约责任:按《中华人民共和国合同法》的规定执行。
  八、解决合同纠纷的方式:双方协商解决,协商不成提交起诉方人民法院诉讼。
  九、其他约定事项:合同传真件以及扫描件同样具有法律效力。
