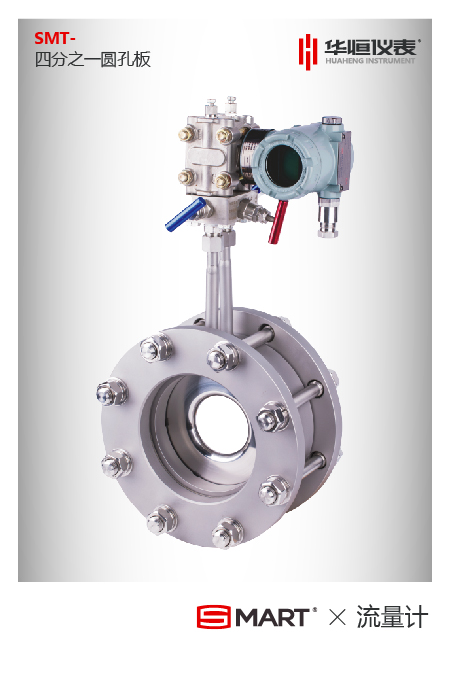

产品介绍
概述
标准节流装置无论哪种都对管径、雷诺数、节流孔径比等规定了适用范围，不能用在这一范围外的流量测量，工业生产中，经常有小管径、低流速、高粘度的流体，对于此类工况，须采用1/4圆孔板。
特点
适用于管径、雷诺数小于标准节流装置的规定，其流出系数几乎是一个常值。
测量要求、取压方式及安装方式，与标准节流装置接近。
国内外进行了大量的实验，有大量的数据库可查，设计计算可参考标准节流装置。
结构形式、孔板厚度、入口收缩圆弧曲面有成熟的数据。
主要技术指标
节流孔径比:0.245≤β≦0.6
0.046≦Cβ2(1-β4)-0.5 ≦0.326
ReDmin ≦ReD ≦105β,ReDmin =1000β+9.4×106 (β-0.24)8
d≥15mm,D≦500mm。
工程压力：PN≦10Mpa。
工作温度：-50~545℃
结构形式
型谱规格说明
| 型 谱 规 格 | 说 明 | ||||||
| SMT-1/4 | 1/4圆孔板 | ||||||
| 介 质 | Y | 液体 | |||||
| Q | 气体 | ||||||
| Z | 蒸汽 | ||||||
| 连接方式 | 1 | 法兰连接管道式 | |||||
| 2 | 法兰连接对夹式 | ||||||
| 3 | 直焊式 | ||||||
| 4 | 特殊定做结构 | ||||||
| 法兰材质 | C | 碳钢 | |||||
| S | 不锈钢 | ||||||
| O | 其它 | ||||||
| 公称压力 | 025 | 0.25MPa | |||||
| 06 | 0.6MPa | ||||||
| 10 | 1MPa | ||||||
| … | …… | ||||||
| 100 | 10MPa | ||||||
| 公称直径 | －50 | DN50 | |||||
| －65 | DN65 | ||||||
| －80 | DN80 | ||||||
| … | …… | ||||||
| －500 | DN500 | ||||||
订货须知：
一、供方对质量负责的条件和期限：
1、 供方提供1年的售后服务，但是需方必须严格按照产品使用说明书进行正常使用、且在1年内发生 故障情况下，供方提供免费维修；1年以后酌情收费修理。
2、 即使在保修期内，如属下述情况者仍属收费修理：
a．因错误使用，或需方自行拆卸、改造或人为破坏引起的故障、损坏、损伤。
b．因公害、电压异常以及地震、雷电、风害或其它自然灾害等外部原因而造成的故障、损坏、损伤。
二、交货期限: 合同签订生效后3-5个工作日发货（具体以合同为准）。
三、付款方式：预付款30%，安排生产，全款到账发货。
四、运输方式及到达站港和费用负担：快递或者铁路运输，费用由供方承担。
五、发票类型：含13%增值税发票。
六、验收方式及提出异议期限: 根据本合同第二条要求验收,提出异议期限为两个月，过期视为合格。
七、违约责任：按《中华人民共和国合同法》的规定执行。
八、解决合同纠纷的方式：双方协商解决，协商不成提交起诉方人民法院诉讼。
九、其他约定事项：合同传真件以及扫描件同样具有法律效力。
