产品介绍
概述

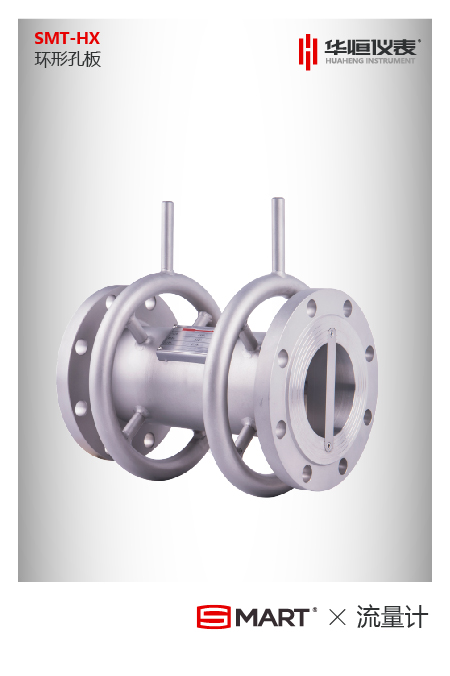

环形孔板的基本原理和标准孔板基本相同，但结构相差甚远。环形孔板本身自带一段测量管，在测量管中部固定一块同轴的圆板，圆板由支撑架固定在管道上，适用于各种流体介质（气体、蒸汽、液体）的测量，例如饱和蒸汽、过热蒸汽、压缩空气、各种煤气、废气、冷却水、重油、渣油、燃料油、冷凝液、各种化工溶液等。环形孔板具有标准孔板结构简单、牢固、安装使用方便的特点，同时无需长的直管段，具有在恶劣的管道条件下工作的优点。
二、特点
适合测量蒸汽、煤气及冷却水等脏污介质。
环形孔板“周边流通，中间阻挡”的特殊结构，使得杂质畅通无阻及停汽时蒸汽形成的冷凝水及时流走，从而提高了工作可靠性和测量精度。
2. 适合高温、高压流体的流量测量。
环形孔板测量高温流体时，测流板周边呈自由状态，温度膨胀仅改变外形尺寸，不改变边缘尖锐度和形状，因此不改变流出系数，不影响测量精度；测量高压流体时，因测流板在管道内部，与静压力的高低无关，降低加工成本。
3. 比圆缺孔板、偏心孔板工作可靠，测量准确。
使用环形孔板测量流体流量，不易堵塞取压孔，因几何形状简单，可以精密加工和装配，容易提高测量精度。
采用均压环结构，减少测量误差来源。
采用带远传膜盒的差压变送器，可以测量渣油、重油等脏污介质的流量。
三、主要技术指标
1、公称直径： 50 mm ≤DN≤1800mm
2、雷诺数范围：5*103≤ReD≤107
3、公称压力：PN≤/6.4Mpa
4、工作温度：－196～530℃
5、量程比;1:5,1:10,1:65

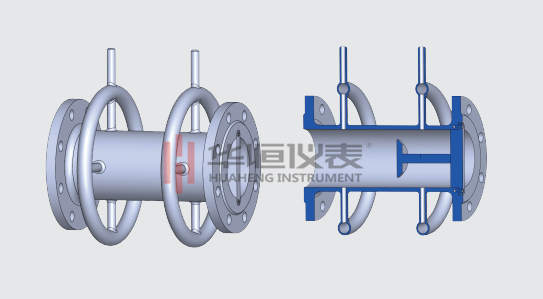

四、结构形式
五、型谱规格及说明
| 型谱规格 | 说明 | ||||||
| SMT-HX | 环形孔板 | ||||||
| 介质 | Y | 液体 | |||||
| Q | 气体 | ||||||
| Z | 蒸汽 | ||||||
| 连接方式 | 1 | 法兰连接 | |||||
| 2 | 对焊连接 | ||||||
| 法兰材质 | C | 碳钢 | |||||
| S | 不锈钢 | ||||||
| O | 其它 | ||||||
| 公称压力 | 025 | 0.25MPa | |||||
| 06 | 0.6MPa | ||||||
| 10 | 1MPa | ||||||
| … | … | ||||||
| 64 | 6.4MPa | ||||||
| 公称直径 | -50 | DN50 | |||||
| -65 | DN65 | ||||||
| -80 | DN80 | ||||||
| … | … | ||||||
| -1800 | DN1800 | ||||||
订货须知：
一、供方对质量负责的条件和期限：
一、供方对质量负责的条件和期限：
1、 供方提供1年的售后服务，但是需方必须严格按照产品使用说明书进行正常使用、且在1年内发生 故障情况下，供方提供免费维修；1年以后酌情收费修理。
2、 即使在保修期内，如属下述情况者仍属收费修理：
a．因错误使用，或需方自行拆卸、改造或人为破坏引起的故障、损坏、损伤。
b．因公害、电压异常以及地震、雷电、风害或其它自然灾害等外部原因而造成的故障、损坏、损伤。
二、交货期限: 合同签订生效后3-5个工作日发货（具体以合同为准）。
三、付款方式：预付款30%，安排生产，全款到账发货。
四、运输方式及到达站港和费用负担：快递或者铁路运输，费用由供方承担。
五、发票类型：含13%增值税发票。
六、验收方式及提出异议期限: 根据本合同第二条要求验收,提出异议期限为两个月，过期视为合格。
七、违约责任：按《中华人民共和国合同法》的规定执行。
八、解决合同纠纷的方式：双方协商解决，协商不成提交起诉方人民法院诉讼。
九、其他约定事项：合同传真件以及扫描件同样具有法律效力。
