产品介绍
概述
标准节流装置仅适用管径为50mm和50mm以上的流量测量，管径太小时，存在以下问题：
节流装置种类不同，其雷诺数下线不同，雷诺数≧104是可以使用的界限，雷诺数太小，流出系数会随雷诺数的变化而产生显著的变化，导致不确定度增大，流量计就无精度可言。
按标准中规定的形状进行相似加工存在困难以及孔板强度无法保证。
流速低到一定值时，差压太小，因差压同流速的平方成正比，当流速低到一定值时，差压就变得更小，以致无法分辨。

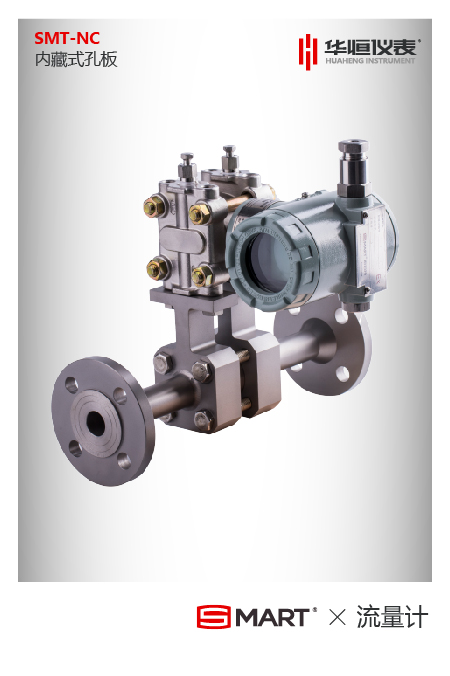

针对以上情况，我公司根据市场需求，研发了内藏式孔板流量计，可广泛用于小管径、低流速的流体测量。
特点：
传感器与变送器连为一体，不需要一次阀及三阀组，以减小引压管路带来的附加误差。
适用于管径小于50mm的流量测量，典型的管道内径为10mm和20mm,由于管径缩小，流速及雷诺数得以提高，因而能得到较高的差压，弥补了标准孔板不适合测量小流量的不足。
通过实流标定的方法保证测量精度。
主要技术指标
1.公称直径：10mm≤DN≦50mm。
2.公称压力：PN≤32MPa
3.节流孔径比β：0.2≤β≤0.75
4.量程比：1:10,1:30
5、水平安装。

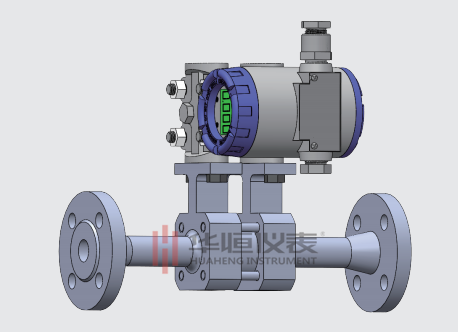

四、结构形式
五、型谱规格说明
| 型 谱 规 格 | 说 明 | ||||||
| SMT-NC | 内藏式孔板流量计 | ||||||
| 介 质 | Y | 液体 | |||||
| Q | 气体 | ||||||
| Z | 蒸汽 | ||||||
| 连接方式 | 1 | 管道式法兰连接 | |||||
| 2 | 与变送器连接 | ||||||
| 材质 | C | 碳钢 | |||||
| S | 不锈钢 | ||||||
| O | 其它 | ||||||
| 公称压力 | 025 | 0.25MPa | |||||
| 06 | 0.6MPa | ||||||
| 10 | 1MPa | ||||||
| … | …… | ||||||
| 320 | 32MPa | ||||||
| 公称直径 | －10 | DN10 | |||||
| ... | .... | ||||||
| －50 | DN50 | ||||||
