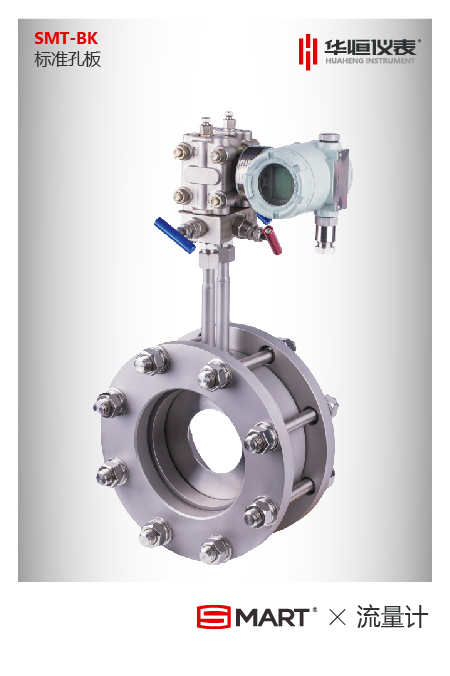

标准孔板流量计-【华恒仪表】

订购热线：18092356836

　　一、概述

　　标准孔板可用于测量管道中液体、气体、蒸汽的流量。

　　标准孔板按国标GB/T2624-2006（等同ISO 5167-2003）设计制造，依照国标JJG640-2016检定。标准孔板可以采用角接取压（包括环室取压）、法兰取压及D-D/2Q取压三种取压方式。

　　按照国标规定设计、制造和检定的标准孔板无需实流标定，精度高、结构简单、制造成本地、是流体测量中应用最广的流量计，但存在压力损失大的缺点，标准孔板广泛用于石油、化工、冶金、电力、核能等行业。

　　二、主要技术指标

　　1.公称直径： 50 mm ≤DN≤1000mm, 如DN>1000 mm，需实流标定

　　2.孔径比β：0.10≤β≤0.75

　　3.雷诺数范围：当0.10≤β≤0.56时，5000≤ReD

　　当0.56≤β≤0.75时，10000≤ReD

　　4.公称压力：PN≤16MPa

　　5.量程比：1:5,1:10,1:65.

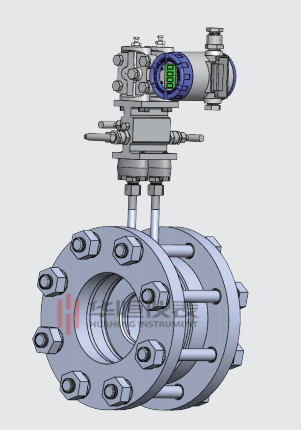

　　三、结构形式

　　四、安装要求

　　1.安装时应保证孔板中心、法兰轴线、管道轴线、管道轴线和垫片同心，不同心度不得超过0.002D/β

　　2.孔板的高、低压方向，上下游取压法兰应与介质流向相符，取压孔的方位可根据介质不同和变送器的安装情况确定（参考SMT-BK说明书）。

　　3.标准孔板与管道连接时，焊接处的端面与管道轴线的不垂直度不得大于1°，焊接后内部焊缝应加工处理，使其光滑，无焊疤和焊渣。

　　4.取压法兰与管道焊接前，应先将官道上的取压空钻好，其直径与取压法兰上的取压孔径相同，焊接时取压法兰上的取压孔与管道上的取压孔对准。

　　5.可选带上、下游直管段。

　　6.D-D/2取压是成套供货，法兰连接可直接装置。

　　五、型谱规格及说明

订货须知：
一、供方对质量负责的条件和期限：

　　1、供方提供1年的售后服务，但是需方必须严格按照产品使用说明书进行正常使用、且在1年内发生故障情况下，供方提供免费维修；1年以后酌情收费修理。

　　2、即使在保修期内，如属下述情况者仍属收费修理：

　　a．因错误使用，或需方自行拆卸、改造或人为破坏引起的故障、损坏、损伤。

　　b．因公害、电压异常以及地震、雷电、风害或其它自然灾害等外部原因而造成的故障、损坏、损伤。

　　二、交货期限: 合同签订生效后3-5个工作日发货（具体以合同为准）。

　　三、付款方式：预付款30%，安排生产，全款到账发货。

　　四、运输方式及到达站港和费用负担：快递或者铁路运输，费用由供方承担。

　　五、发票类型：含13%增值税发票。

　　六、验收方式及提出异议期限: 根据本合同第二条要求验收,提出异议期限为两个月，过期视为合格。

　　七、违约责任：按《中华人民共和国合同法》的规定执行。

　　八、解决合同纠纷的方式：双方协商解决，协商不成提交起诉方人民法院诉讼。

　　九、其他约定事项：合同传真件以及扫描件同样具有法律效力。
