　　概述

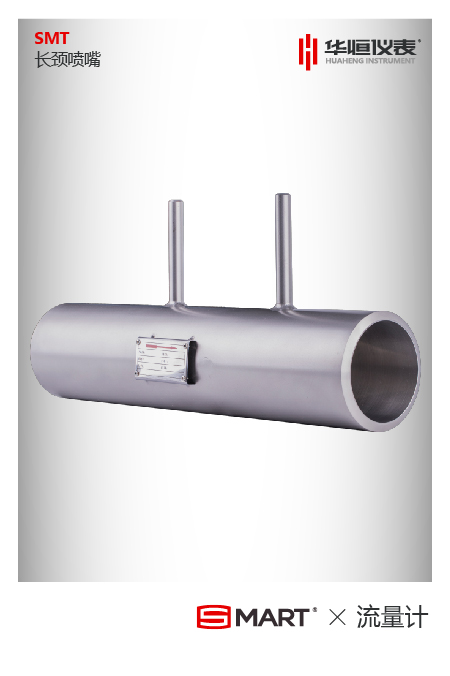

　　长颈喷嘴具有耐高温高压、耐冲击、使用寿命长、测量范围大、测量精度高等特点，适用于电厂高温、高压蒸汽、热网管路、流速高的流体流量测量。长颈喷嘴按国标GB/T2624-93进行设计制造，按国标JJG640-94进行检定,无需实流标定。

　　二、特点

　　1、量程比宽，耐冲击，适用于高温、高压场合，常用于电站锅炉主蒸汽、主给水及减温水的流量测量。

　　2、测量精度高。

　　3、压力损失小，使用寿命长。

　　4、几何检定即可投入使用，无需高额的实流标定费用。

　　三、适用范围

　　公称直径：50mm≤DN≤630mm

　　公称压力：PN≤32MPa

　　雷诺数范围：10000≤ReD≤107

　　孔径比：0.20≤β≤0.80

　　量程比：1:5,1:10,1:65

　　四、结构形式

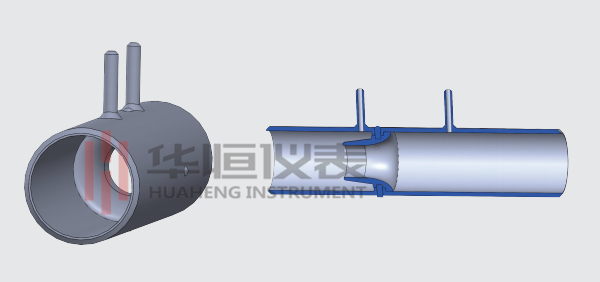

　　长颈喷嘴由入口收缩部分A、圆筒形喉部B、下游端平面C组成，其取压方式为D-D/2取压。

　　长颈喷嘴有两种形式：高比值喷嘴0.25≤β≤0.80

　　低比值喷嘴0.20≤β≤0.50

　　当β值介于0.25和0.5之间量，可采用任意一种结构形式的长颈喷嘴，具体结构形式见下图：

　　五、型谱规格及说明

订货须知：
一、供方对质量负责的条件和期限：

　　1、供方提供1年的售后服务，但是需方必须严格按照产品使用说明书进行正常使用、且在1年内发生故障情况下，供方提供免费维修；1年以后酌情收费修理。

　　2、即使在保修期内，如属下述情况者仍属收费修理：

　　a．因错误使用，或需方自行拆卸、改造或人为破坏引起的故障、损坏、损伤。

　　b．因公害、电压异常以及地震、雷电、风害或其它自然灾害等外部原因而造成的故障、损坏、损伤。

　　二、交货期限: 合同签订生效后3-5个工作日发货（具体以合同为准）。

　　三、付款方式：预付款30%，安排生产，全款到账发货。

　　四、运输方式及到达站港和费用负担：快递或者铁路运输，费用由供方承担。

　　五、发票类型：含13%增值税发票。

　　六、验收方式及提出异议期限: 根据本合同第二条要求验收,提出异议期限为两个月，过期视为合格。

　　七、违约责任：按《中华人民共和国合同法》的规定执行。

　　八、解决合同纠纷的方式：双方协商解决，协商不成提交起诉方人民法院诉讼。

　　九、其他约定事项：合同传真件以及扫描件同样具有法律效力。
