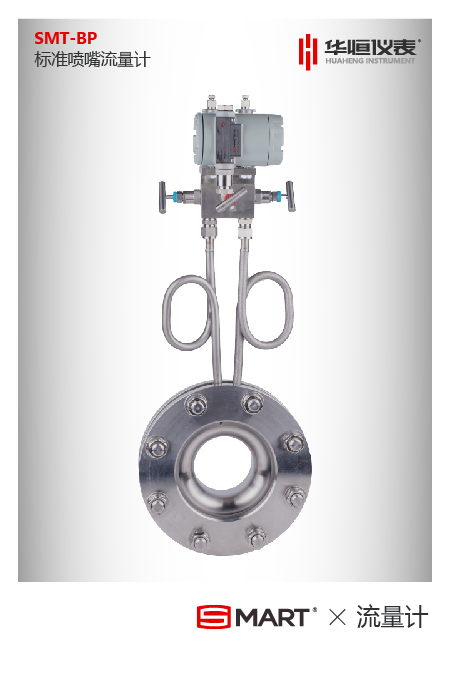

标准喷嘴流量计

标准喷嘴亦称ISA1932喷嘴,具有耐高温高压、耐冲击、使用寿命长、测量范围大、测量精度高等特点,适用于电厂高温高压蒸汽、热网管路、流速高的流体流量测量。…

  • 喷嘴类系列

详情内容/ Content details

手机扫一扫

订购热线:18092356836

产品介绍

  一、简介

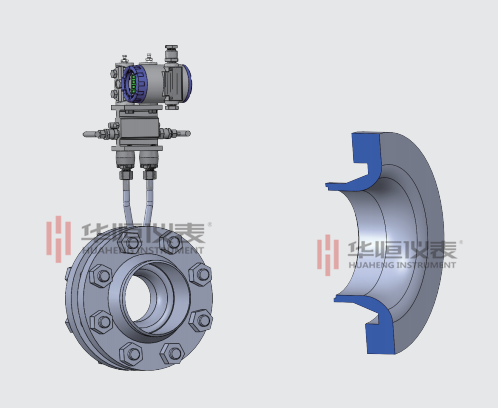

  标准喷嘴亦称ISA1932喷嘴,具有耐高温高压、耐冲击、使用寿命长、测量范围大、测量精度高等特点,适用于电厂高温高压蒸汽、热网管路、流速高的流体流量测量。标准喷嘴按国标GB/T2624进行设计制造,按国标JJG-94进行鉴定,无需实流标定。


  二、特点:

  适合测量蒸汽、煤气及冷却水等脏污介质。环形孔板“周边流通,中间阻挡”的特殊结构,使得杂质畅通无阻及停汽时蒸汽形成的冷凝水及时流走,从而提高了工作可靠性和测量精度。
       适合高温、高压流体的流量测量。环形孔板测量高温流体时,测流板周边呈自由状态,温度膨胀仅改变外形尺寸,不改变边缘尖锐度和形状,因此不改变流出系数,不影响测量精度;测量高压流体时,因测流板在管道内部,与静压力的高低无关,降低加工成本。

  三、技术指标

  公称通径:50mm≤DN≦500mm
       公称压力:PN≤25MPa
       孔径比:0.30≤β≤0.80
       量程比: 1:5,1:10,1:65
       雷诺数范围:0.30≤β≤0.44时,70000≤ReD≤107
                             0.44≤β≤0.8时,20000≤ReD≤107

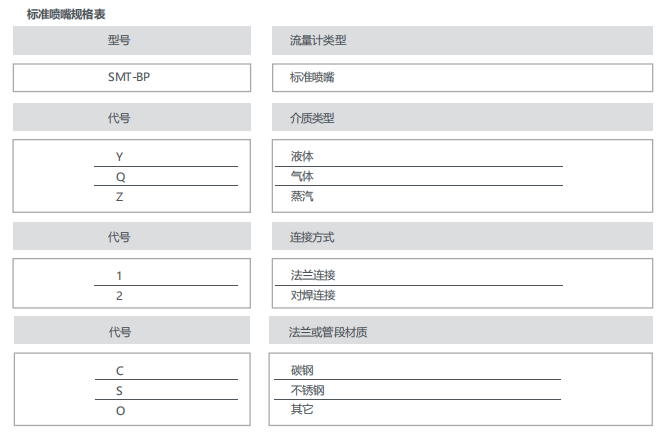

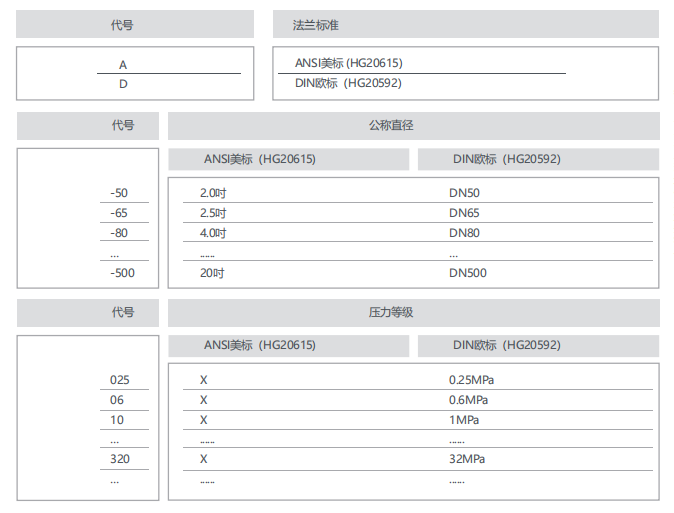

  四、选型规格说明





      五、订货须知:
     一、供方对质量负责的条件和期限:
  1、 供方提供1年的售后服务,但是需方必须严格按照产品使用说明书进行正常使用、且在1年内发生 故障情况下,供方提供免费维修;1年以后酌情收费修理。
  2、 即使在保修期内,如属下述情况者仍属收费修理:
  a.因错误使用,或需方自行拆卸、改造或人为破坏引起的故障、损坏、损伤。
  b.因公害、电压异常以及地震、雷电、风害或其它自然灾害等外部原因而造成的故障、损坏、损伤。
  二、交货期限: 合同签订生效后3-5个工作日发货(具体以合同为准)。
  三、付款方式:预付款30%,安排生产,全款到账发货。
  四、运输方式及到达站港和费用负担:快递或者铁路运输,费用由供方承担。
  五、发票类型:含13%增值税发票。
  六、验收方式及提出异议期限: 根据本合同第二条要求验收,提出异议期限为两个月,过期视为合格。
  七、违约责任:按《中华人民共和国合同法》的规定执行。
  八、解决合同纠纷的方式:双方协商解决,协商不成提交起诉方人民法院诉讼。
  九、其他约定事项:合同传真件以及扫描件同样具有法律效力。
