产品介绍
一、概述：

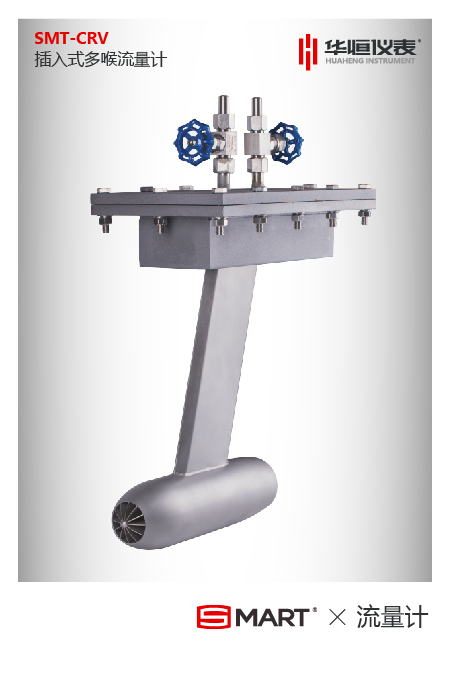

插入式多喉径流量测量装置是采用航空动力学原理和航空喷气发动机进气道设计技术，引入多喉径流量传感器入口流束面积变化和平均流速点变化的精确修正函数，用于解决大管径空气流量或水流量的精确计量。特别适合于火力发电厂的一次、二次风量的测量。
二、特点：
1、插入式多喉径流量测量装置根据现场工艺条件的不同分为双喉径和多喉径两种。双喉径适用于直管段较长，流场稳定的场合使用。多喉径适用于直管段较短，流场不太稳定的场合使用。
2、压损小。
由于该装置是单点测性的测量元件，对管径大于φ400mm的管径其阻力损几乎可以忽略不计。节能效果显著。
3、直管段要求低
一般情况下，前直管段长度为0.7—1.5d，后直管段长度为0.5～1d。
4、可通过防堵吹扫装置，进行在线吹扫维护。
5、差压值大
由于本产品结构的独特性，使其具有在小流速情况下，仍然能有一个较大的差压值
(均可在kpa以上)。
6、信号稳定可靠，无脉动差压信号。
由于采用了“多喉径”结构，使得被测介质在各节流段有一个被“整流”的过程，最大限
度的消除了涡流的影响。
7、产品寿命长
产品采用316或1crl8ni9ti材料，在流体测量面均进行耐磨处理，寿命可达20～30年
8、体积小，安装方便
只需在管道上开孔安装即可，安装法兰随机配给。
三、 技术指标：
1、工作压力：—10kpa～3．5mpa(空气：—10～200kpa，水：0—3．5mpa)
2、工作温度：-40c～400c(水：5～90℃)
3、测量精度：±1％
4、量程比：1:5,1:10
5、安装开孔尺寸：长：280～360，宽：80～150
6、适用范围：直径400mm以上管道。
7、适用介质：水、空气、蒸汽、煤气等介质。

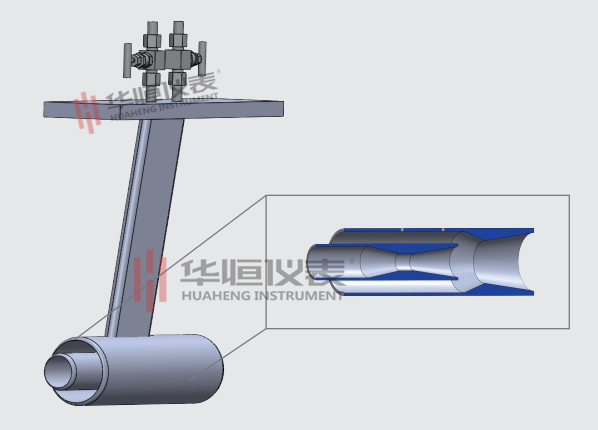

四、结构形式
五、型谱规格及说明
| 型 谱 规 格 | 说 明 | ||||||
| SMT-DH | 多孔平衡节流装置 | ||||||
| 介 质 | Y | 液体 | |||||
| Q | 气体 | ||||||
| Z | 蒸汽 | ||||||
| 连接方式 | 1 | 法兰连接管道式 | |||||
| 2 | 法兰连接对夹式 | ||||||
| 3 | 直焊式 | ||||||
| 4 | 特殊定做结构 | ||||||
| 法兰材质 | C | 碳钢 | |||||
| S | 不锈钢 | ||||||
| O | 其它 | ||||||
| 公称压力 | 025 | 0.25MPa | |||||
| 06 | 0.6MPa | ||||||
| 10 | 1MPa | ||||||
| … | …… | ||||||
| 400 | 40MPa | ||||||
| 公称直径 | －50 | DN50 | |||||
| －65 | DN65 | ||||||
| －80 | DN80 | ||||||
| … | …… | ||||||
| －3000 | DN3000 | ||||||
