多点矩阵流量测量装置

此类流量传感器分两种结构,一种适用于干净流体,另一种适用于含尘流体。…

  • 测风装置

详情内容/ Content details

手机扫一扫

订购热线:18092356836


产品介绍

  概述

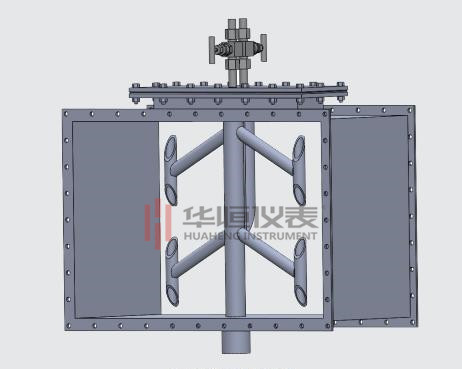

  工业现场大口径气体流量计安装处,由于空间所限直管段长度不够是普遍现象,这时管道内旋转流及流速分布严重畸变,流量计仪表系数产生很大偏移,非圆截面(矩形、多边形等)管道内流速分布更加复杂,并且大小管道并不具备相似性,给流量测量带来很大的困扰,我公司生产的多点矩阵流量测量装置,通过把整个管道截面分成N个等面积单元,流量传感器上设总压孔,总压孔的位置正好处于每个单元面积的中心位置,所测总压即反映了各个单元面积的流速大小,并在流量传感器中将各点总压平均后,和位于传感器背流方向轴线位置的静压检测口测得的静压,分别引出流量传感器,形成差压输出,差压开方与流量存在线性关系。


  特点

  此类流量传感器分两种结构,一种适用于干净流体,另一种适用于含尘流体。

  结构简单,重量轻。

  大口径仪表制造成本低,口径愈大,优点愈突出。

  安装方便,可做成在线不断流结构,便于维修、更换或定期检查。

  流量探头类型多,可根据使用对象选用,因此适用的流体种类、工作状态非常广泛。

  流量计的校验简便,一般只需要校验测量探头,无需校验装置的口径与流量计的口径一一对应,校验装置为中小口径,校验费用低廉,由此解决了大口径流量计校验的难题。

  一种规格的流量探头可用于多种口径的管道,可减少用户备用仪表的数量,并给设计、制造、订货、现场使用带来方便。

  产品规格及说明
产品 规 格 说  明

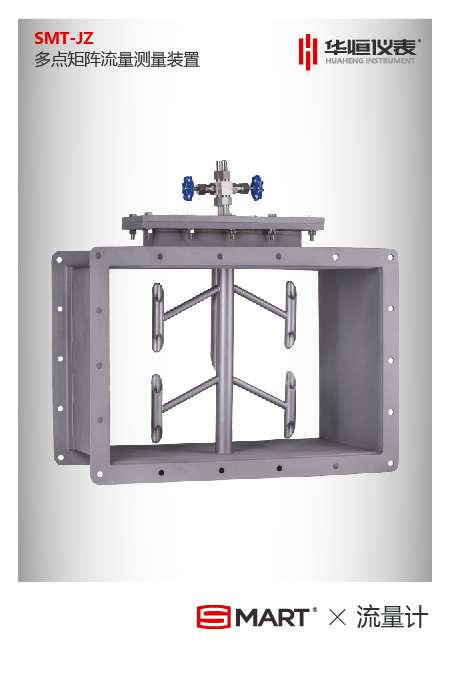

  SMT-JZ   多点矩阵测量装置
介    质   J   洁净气体
  HC   含尘气体
连接方式   1   法兰连接式
  2   直焊式
  3   在线插拔式
  4   特殊定做结构
管道材质   C   碳钢
  S   不锈钢
  O   其它
公称压力   025   0.25MPa
  06   0.6MPa
公称直径   -300 DN300
  -350 DN350
  ……
  -6000 DN6000

     订货须知:

一、供方对质量负责的条件和期限:
  1、 供方提供1年的售后服务,但是需方必须严格按照产品使用说明书进行正常使用、且在1年内发生 故障情况下,供方提供免费维修;1年以后酌情收费修理。
  2、 即使在保修期内,如属下述情况者仍属收费修理:
  a.因错误使用,或需方自行拆卸、改造或人为破坏引起的故障、损坏、损伤。
  b.因公害、电压异常以及地震、雷电、风害或其它自然灾害等外部原因而造成的故障、损坏、损伤。
  二、交货期限: 合同签订生效后3-5个工作日发货(具体以合同为准)。
  三、付款方式:预付款30%,安排生产,全款到账发货。
  四、运输方式及到达站港和费用负担:快递或者铁路运输,费用由供方承担。
  五、发票类型:含13%增值税发票。
  六、验收方式及提出异议期限: 根据本合同第二条要求验收,提出异议期限为两个月,过期视为合格。
  七、违约责任:按《中华人民共和国合同法》的规定执行。
  八、解决合同纠纷的方式:双方协商解决,协商不成提交起诉方人民法院诉讼。
  九、其他约定事项:合同传真件以及扫描件同样具有法律效力。
